Instellen
Met de vouw- en rilmachine maken wij folders. De folders worden ingevoerd, gerild en dubbel gevouwen. Voordat er wordt gevouwen, moeten de witranden wel eerst worden weggesneden.
Handmatig Formaat instellen:
Na het instellen van de rillijn. moeten de formaten en vouwschema’s ingesteld worden.

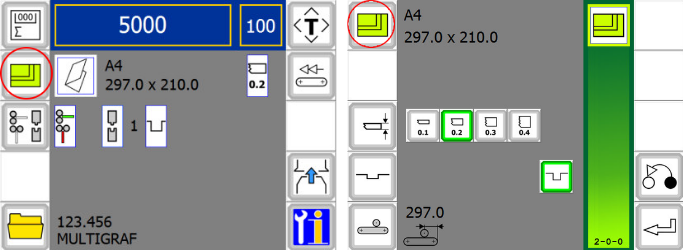

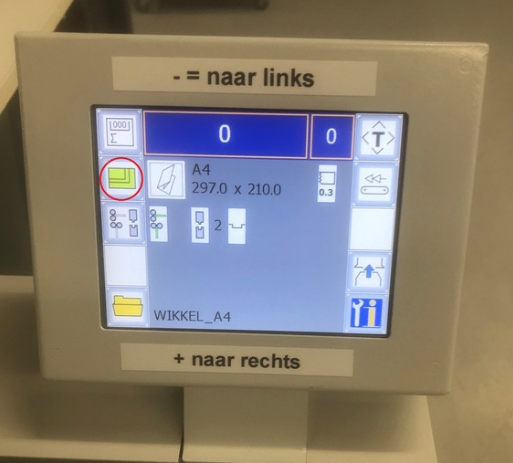

Begin met het formaat door in het onderstaande scherm op de rood omcirkelde knop te drukken.

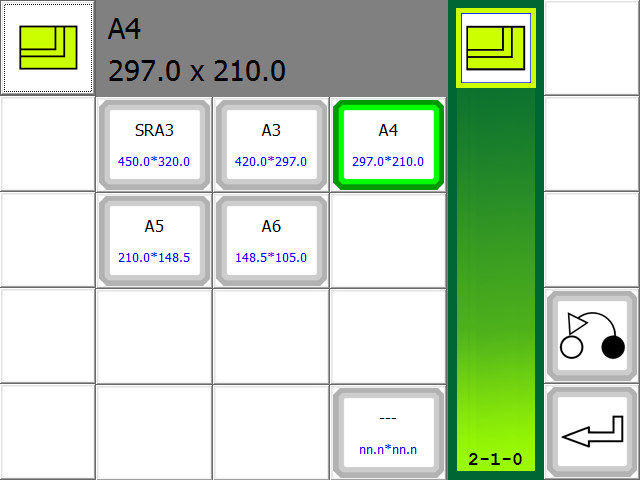

Kies het juiste formaat, gelijk aan het formaat dat je wil invoeren in de machine. Je kan ook custom formaat selecteren door op het knopje met — streepjes te klikken, rechtsonder. Daarna weer bevestigen met enter.
Vouw niet in het midden

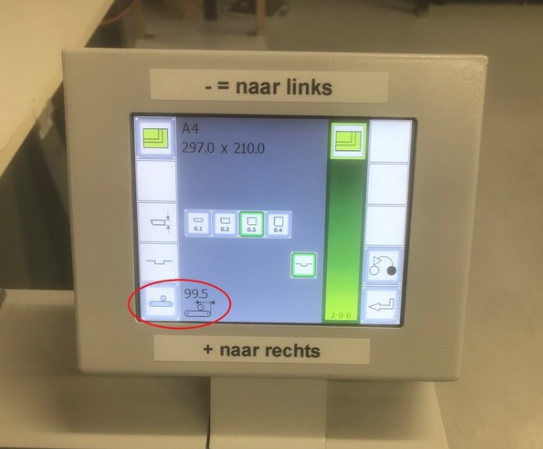

Je kan de vouw dan instellen op de volgende manier aanpassen.

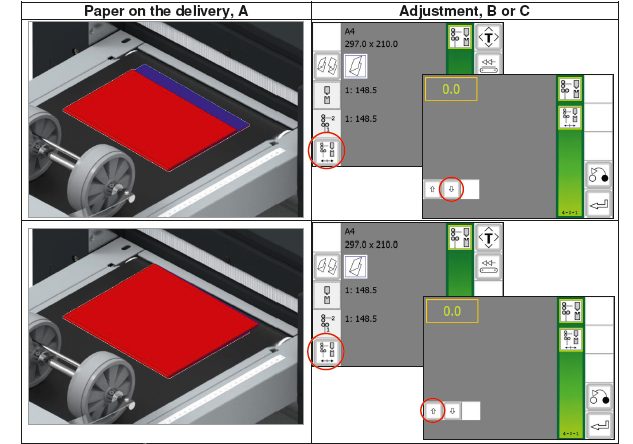

Als de voorkant niet over de achterkant heen zit pas je de instelling aan naar beneden. Zet hem bijvoorbeeld is op -1.0 om te kijken of het nu wel klopt.
Daarna 2x bevestigen met enter button! Anders komt er geen verandering in de positie.
Scheef vouwen van folders
Wanneer de machine een folder scheef vouwt, dan kan je dit op de volgende manier oplossen:

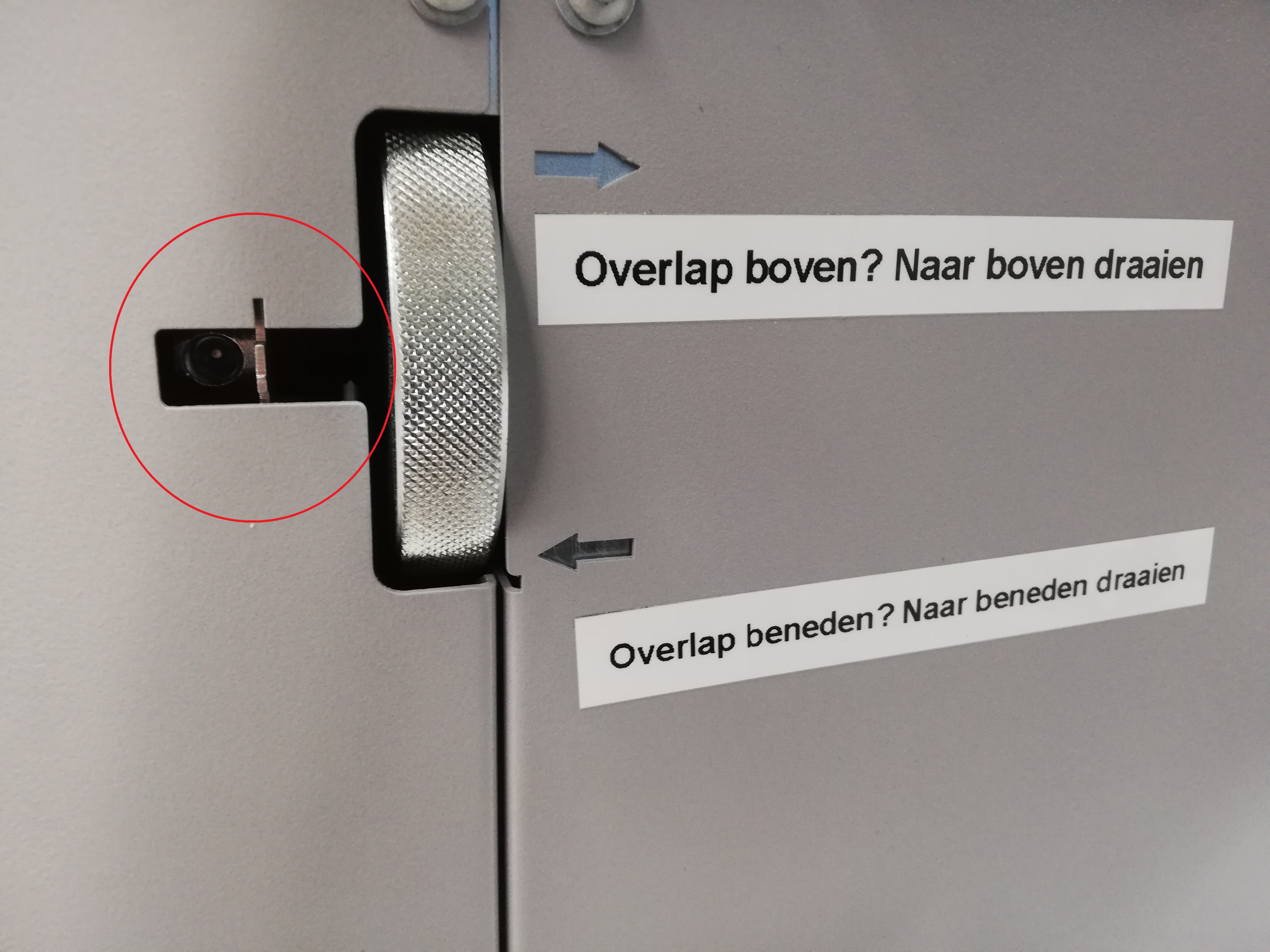

Zorg er allereerst voor dat het metalen staafje (zie foto in de rode cirkel) in de inkeping staat. Dit is jouw 0-punt. Vanuit dit punt ga jij de vouw verbeteren.
Is er een overlapping aan de bovenkant? Dan draai je het wiel naar boven.
Is er een overlapping aan de onderkant? Dan draai je het wiel naar beneden.
Doe dit aub met kleine stappen.

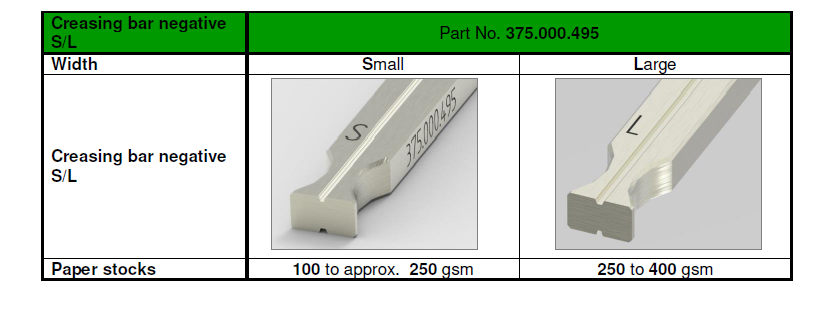

In de machine zit een staaf die de ril toepast. Folders met papier gewicht 80 t/m 250 grams gebruik je Small. Folders met papier gewicht 250 t/m 350 grams gebruik je Large (dit staat ook op de productiebon aangegeven).
Afstellen
Afstellen van de invoer:
Zoals bij iedere machine is het van belang dat de invoer goed staat afgesteld en de vellen papier per stuk worden ingevoerd. Daar heb je invloed op op 3 manieren:
1. Ruimte tussen de vellenvanger en invoerwals
2. Hoogte afstelling invoer
3. Blaas- en zuiglucht
Bekijk dit filmpje: Klik hier!

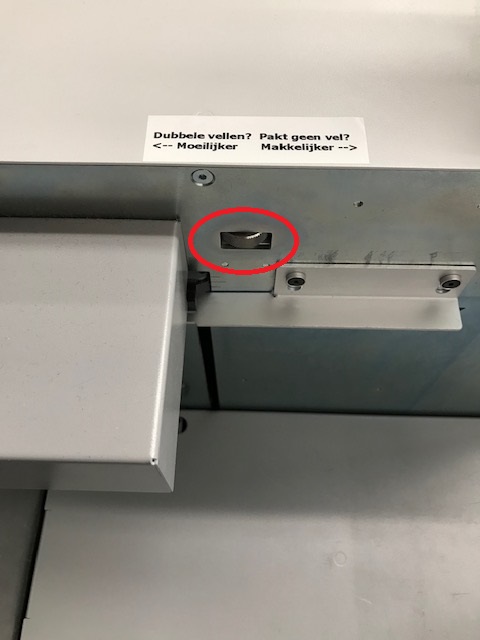

Ruimte tussen de vellenvanger en invoerwals
Door de ruimte tussen beide te verkleinen, wordt het makkelijker om een vel te pakken. Gaat dat te makkelijk, dan zal de machine dubbele vellen gaan invoeren.

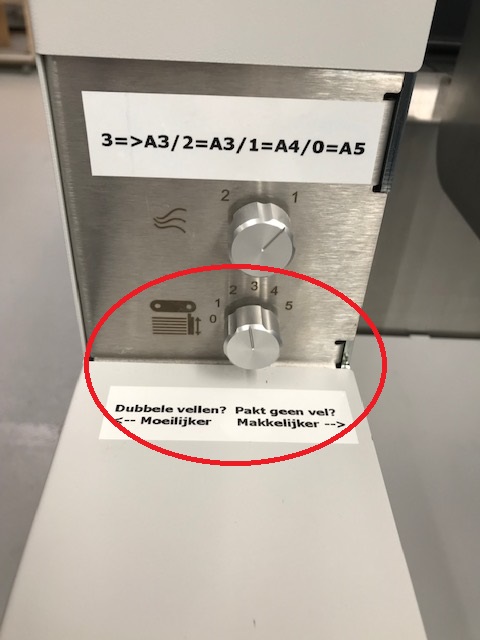

Pakt de machine geen vellen? Maak de ruimte groter en draai de knop naar hogere getallen. Pakt de machine dubbele vellen? Maak de ruimte kleiner en draai de knop naar lagere getallen.
Hoogte afstelling invoer
De afstand tussen de stapel met vellen en de invoerwals bepaalt hoe makkelijk de machine het papier kan invoeren.
Deze functie kan je beter niet gebruiken, omdat het de instellingen volledig verandert.
Gebruik altijd eerst de blaas- en zuiglucht instellingen!
Blaas- en zuiglucht
Wanneer er echt geen vel door komt, dan kan je de lucht die tussen de vellen wordt geblazen en de lucht waarmee de vellen naar binnen worden gezogen vergroten. Verkleinen kan natuurlijk ook wanneer dat nodig is.

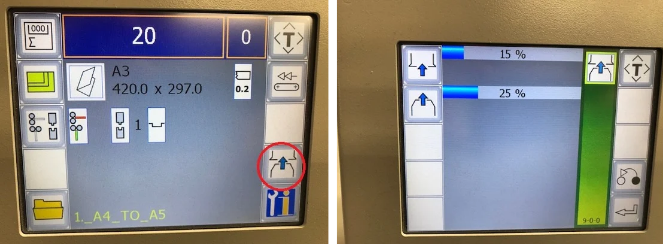

Ga via onderstaande knop (rood omcirkeld) naar het volgende scherm, waar links de knoppen staan welke betrekking hebben op zuiglucht (bovenste) en blaaslucht (onderste).

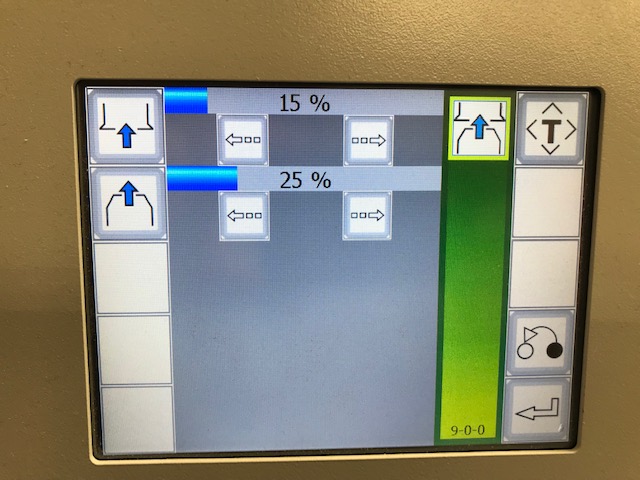

Door op een van de knoppen te drukken krijg je pijltjes te zien, waarin je de luchtstroom kan vergroten en verkleinen.
De bovenste optie heeft betrekking op de zuiglucht waarmee de machine de vellen naar binnen voert. De onderste optie geeft de hoeveelheid blaaslucht aan waarmee de bovenste vellen uit elkaar geblazen worden.
Hoe meer blaaslucht er wordt gebruikt, hoe makkelijker de vellen worden opgepakt. Dat komt doordat ze tegen de invoerband aan de bovenkant worden geblazen en omdat de vellen dan goed los van elkaar komen. Bij te veel blaaslucht zal de machine dubbele vellen kunnen pakken of te slordig gaan invoeren.
Uitvoerband afstellen
Wanneer het gevouwen product aan de achterkant uit de machine rolt, is het van belang dat het met de juiste snelheid gebeurt. Gaat het te langzaam, dan kan het papier niet weg en dan loopt deze vast.
Het instellen gaat op de volgende manier:
In het hoofdscherm klik je op bovenstaande button en kom je in onderstaand scherm.
In dit scherm klik je de onderste button aan om bij de instellingen van de afvoerband te komen.

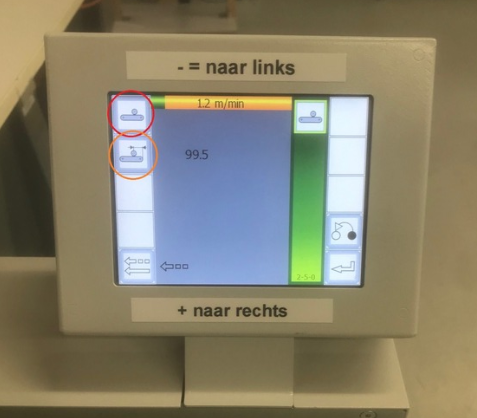

De bovenste rode cirkel in het scherm geeft de snelheid aan waarmee de band draait en dus gevouwen producten afvoert. Dat moet gemiddeld tussen de 6-7 meter/minuut staan. Door op deze button te klikken, krijg je de mogelijkheid om de band sneller of langzamer te zetten.
De onderste button geeft de afstand aan waarop de afvoerwielen staan. De afstand is over het algemeen een heel gevouwen product. Bijvoorbeeld A4 naar A5 gevouwen, dan wordt de afstand 148,5 mm. Door op deze button te klikken, kan je de afstand aanpassen.
Bekijk dit filmpje: Klik hier!
Vouwmachine resetten
Zowel de afvoerband, als de vouwtassen en rillen kunnen weleens gaan afwijken van hun 0-punt. Dat kan je makkelijk zelf even terugzetten met de volgende handelingen.

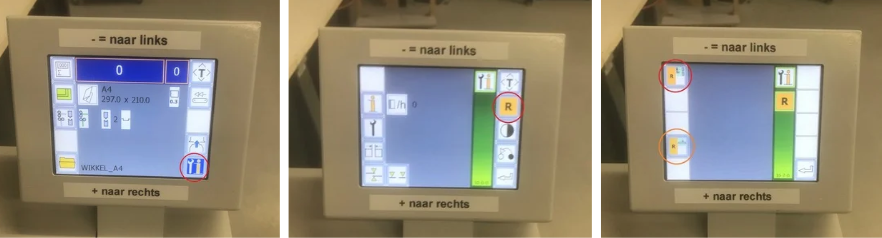

Het startscherm geeft de mogelijkheid om te kiezen voor de button rechts onderin.
Je komt dan in een onderhoudsscherm terecht, waar je kiest voor de button "R"
In dit scherm kan je kiezen voor de bovenst button om de vouwtassen en rillijnen te resetten en naar hun 0-punt te laten gaan. De tweede button zorgt ervoor dat de uitvoerwielen gekalibreerd worden met het 0-punt. Schrik niet van het geluid!
Bekijk dit filmpje: Klik hier!
Tips & Tricks voor de vouw- en rilmachine
Combineer zoveel mogelijk gelijke opdrachten
Wanneer je maar 1 of 5 folders hebt, dan is met de hand vouwen misschien sneller
De bovenste draaiknop voor lucht, heeft stand 1 bij A4 en stand 2 bij A3 en door wanneer groter
Bij het verstellen van de voor- of achterkant, bevestig de wijziging dan 2x met enter
Stel de machine zo in dat er niet nog gesneden moet worden, nadat je hebt gevouwen
Vouwen kaarten of omslagen erg lelijk, maak dan eerst een diepere ril op de duplo
Gebruik de mogelijkheden van de luchttoevoer op het touchscreen goed in te stellen, blaaslucht en zuiglucht.
Scheef vouwen kan komen doordat een te dikke ril wordt gebruikt, controleer of je de juiste ril gebruikt
Scheef vouwen kan veroorzaakt worden doordat de inleg scheef op de machine staat, dat kan corrigeren met het wieltje voorop de machine, dit wieltje moet eigenlijk altijd precies in het midden staan.
Zorg er ALTIJD voor dat je je werkplek netjes achterlaat.
