Garenloos

Welkom op de pagina van de garenloosmachine.

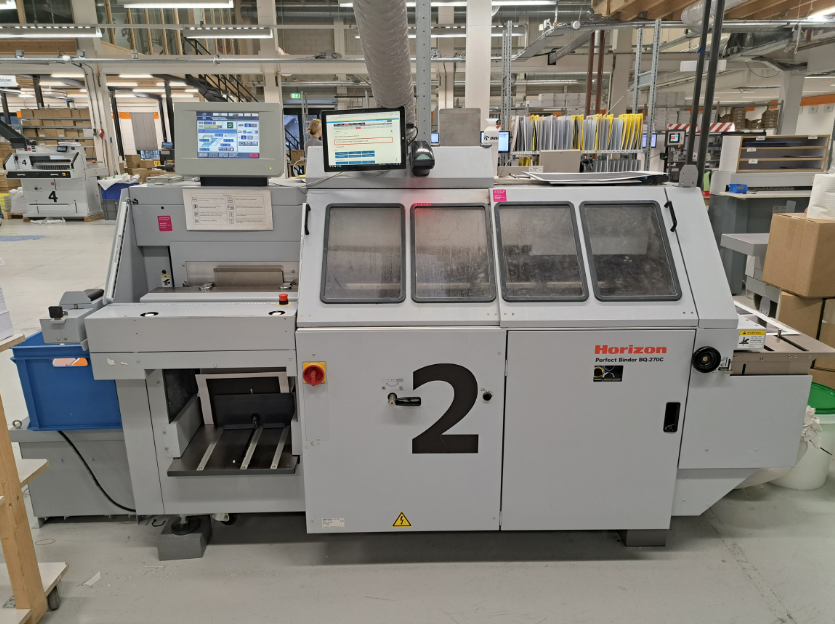

Deze machine maakt boeken met lijm in de bindrug. Door de machine goed in te stellen kunnen wij grote hoeveelheden boeken in korte tijd inbinden. Er staan inmiddels twee machines: een oude en een nieuwe. Beiden werken op dezelfde manier en in onderstaande uitleg worden beiden machines uitgelegd.

Voordat de machine ingesteld wordt zijn er een aantal dingen die gecontroleerd moeten worden:

1. Is het binnenwerk net zo hoog als de omslag?

2. Is de linkerkant van het binnenwerk bijgesneden voor het inbinden?

Admin

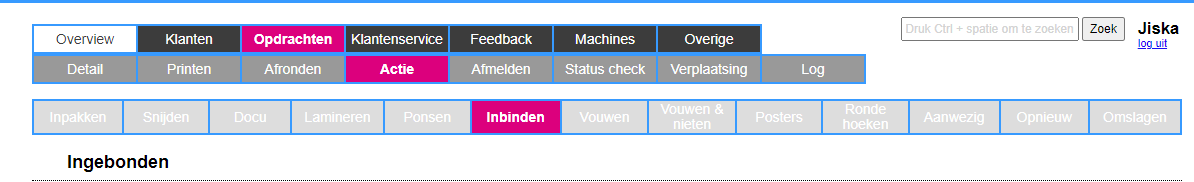

Voordat je een boekje gaat inbinden moet je het artikel scannen. Zo weten de floormanagers waar een artikel is in het proces en jij als medewerker krijgt er een 'actie' bij.

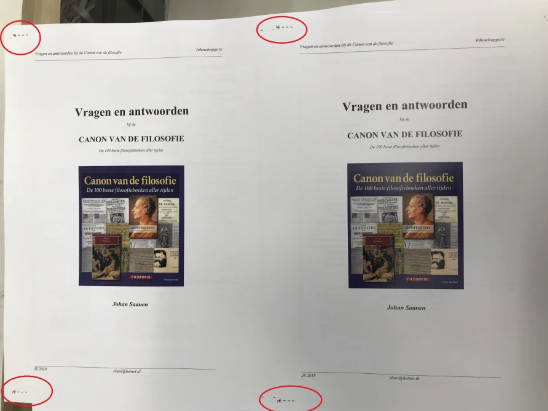

Pijlen op omslag en binnenwerk
Om het makkelijk te maken hebben wij extra pijlen op de omslag en het binnenwerk geplaatst.
Deze helpen bij het snel en juist inbinden.

1. Pijl op het omslag wijst in de richting van de machine en is zichtbaar.

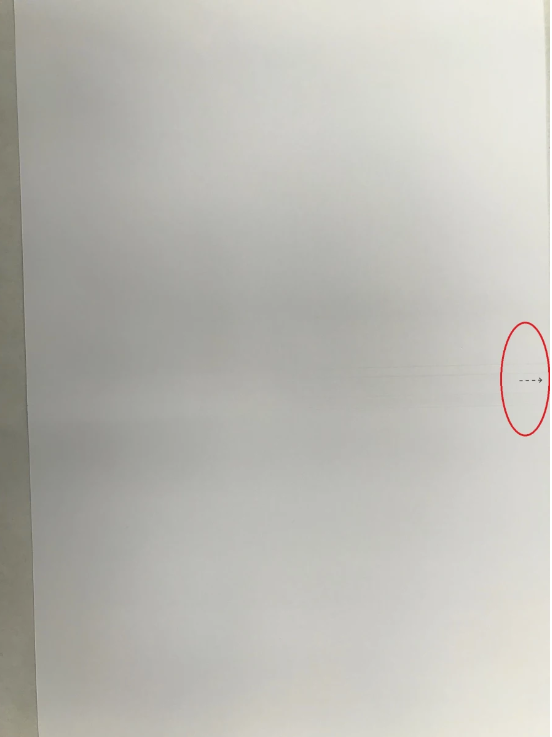

2. Pijlen op het binnenwerk wijzen in de richting hoe het papier in de machine gaat.

3. Het binnenwerk moet bijgesneden zijn aan de kant van de pijlen en tot aan de pijlen.

Omslag

Binnenwerk

De machine aanzetten

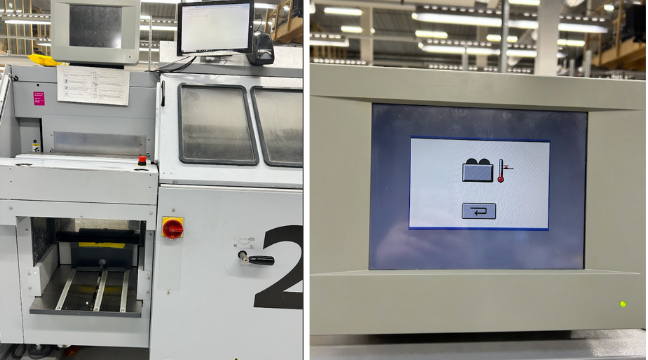

Op de machine zit een rode draai knop. Deze moet naar 'ON' gezet worden om de machine aan te zetten. Als de machine aanstaat komt er een thermostaat in beeld. Dit betekend dat de machine aan het opwarmen is.

Lijm controleren en aanvullen

Als je de machine aanzet is het belangrijk dat er genoeg lijm in de machine zit. Als er namelijk te weinig lijm in de machine zit, warmt deze niet goed op. Is de lijmhoeveelheid nog dicht bij de max., dan zit er nog genoeg lijm in de machine. In de machine kan je zien tot waar de lijmhoeveelheid mag komen. Zit er te weinig lijm in? Vul dan wat lijmbolletjes toe. Deze zitten in de doorzichtige tonnen met de groene deksel. In een ton zit een glas, zo kan je het makkelijk vullen.

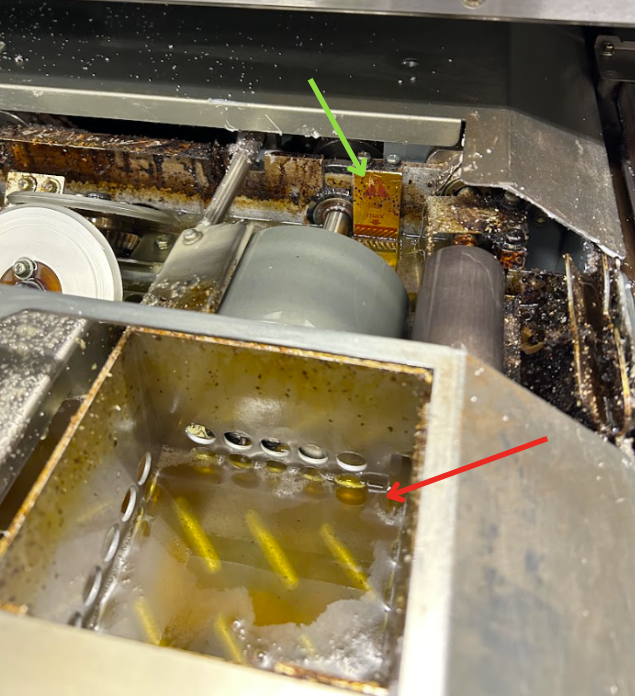

Op de plek van de rode pijl moet je de lijmbolletjes toevoegen. Bij de groene pijl kan je zien wat de lijmhoeveelheid is en of er meer lijm toegevoegd moet worden.

Omslagen pakken

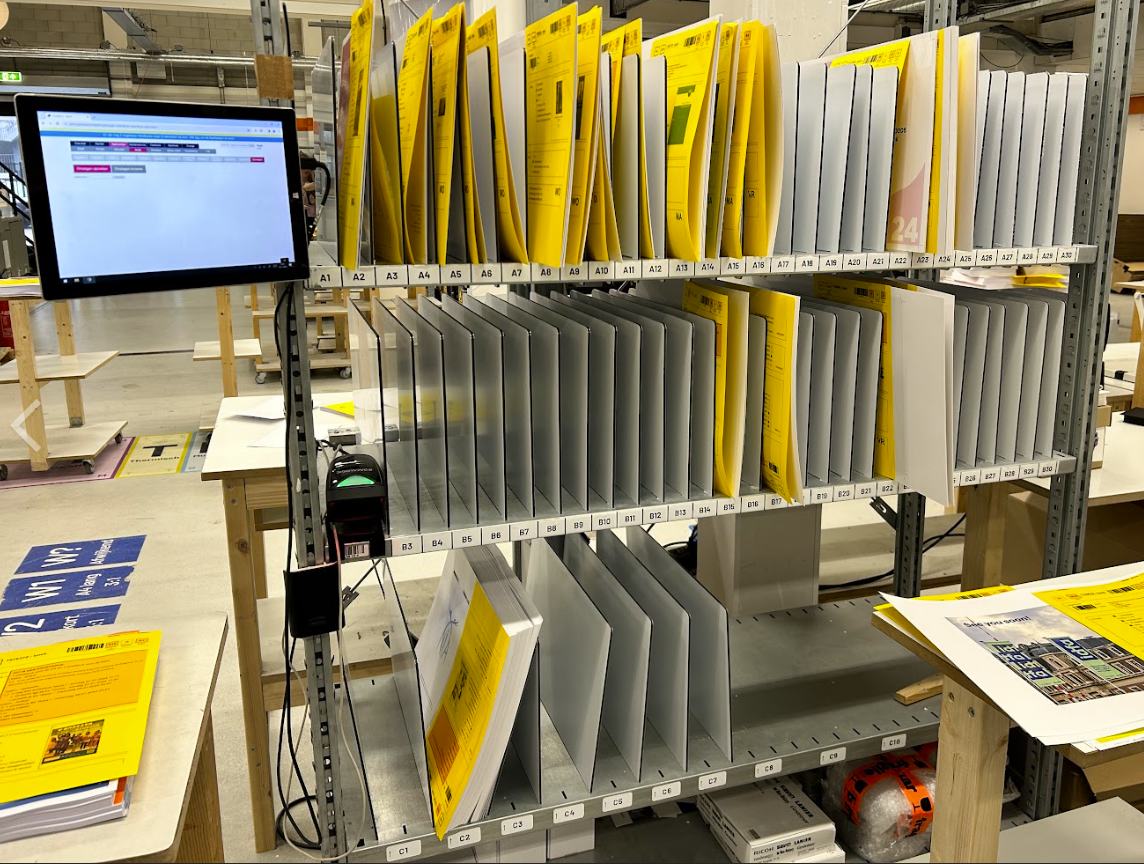

Het komt vaak voor dat de omslagen en binnenwerken van de boeken apart geprint worden. Als er een aparte omslag is zetten wij deze in de daarvoor bestemde kast.

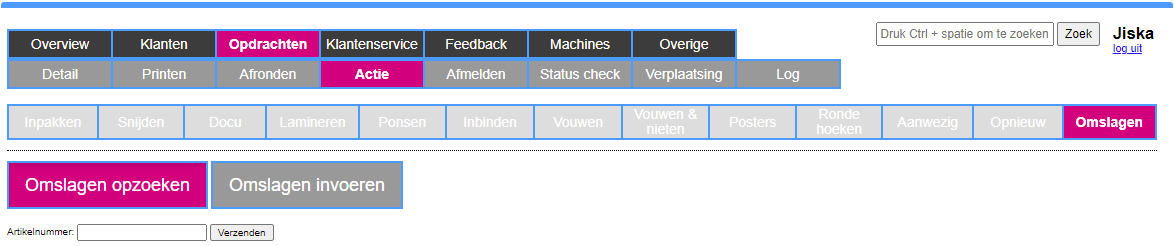

Om een omslag in de kast te doen, of om een omslag eruit te halen ga je in de Admin naar het volgende. Opdrachten -> Actie -> Omslagen. Vanuit hier kan je kiezen voor 'Omslagen opzoeken' of 'Omslagen invoeren'. Scan op de bon de RECHTERbarcode. Dit is de barcode voor dit specifieke artikel.

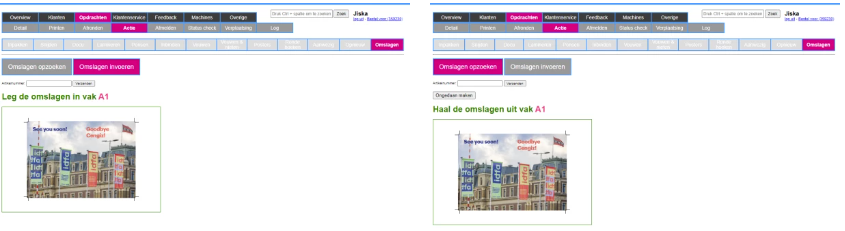

Als je een omslag invoert of eruit haalt, krijg je het vak te zien waar je de omslag in moet doen of waar de omslag uitgehaald moet worden.

De machine instellen
Als je op het beginscherm van de machine bent, heb je aan de bovenkant vier verschillende 'knoppen'. Om de machine in te stellen klik je op de tweede 'knop'. Daarna klik je in het 'submenu' op de tweede 'knop' (zie afbeelding hieronder).

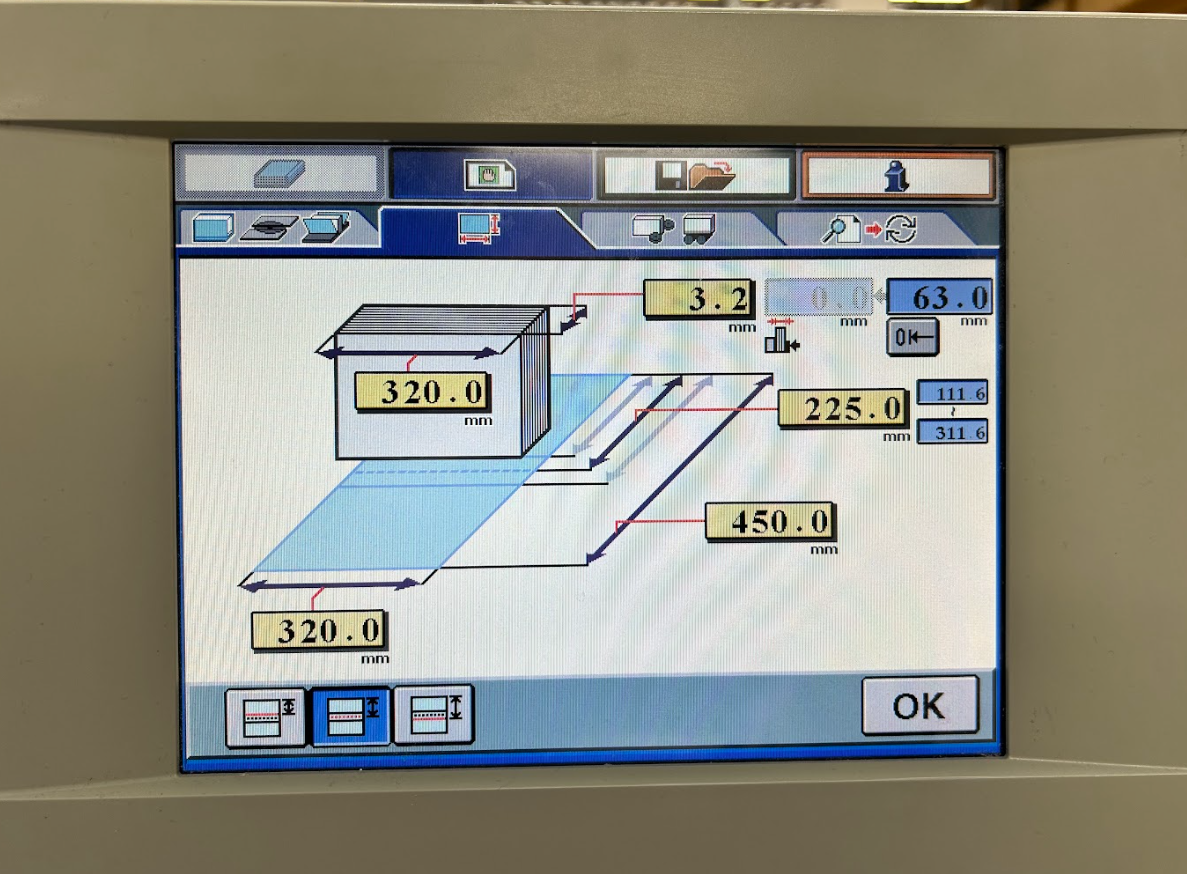

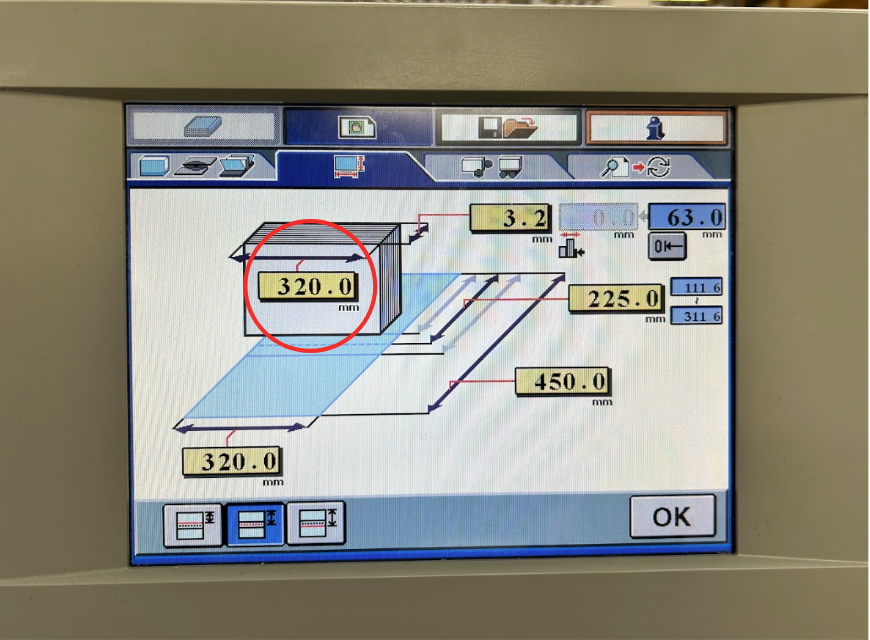

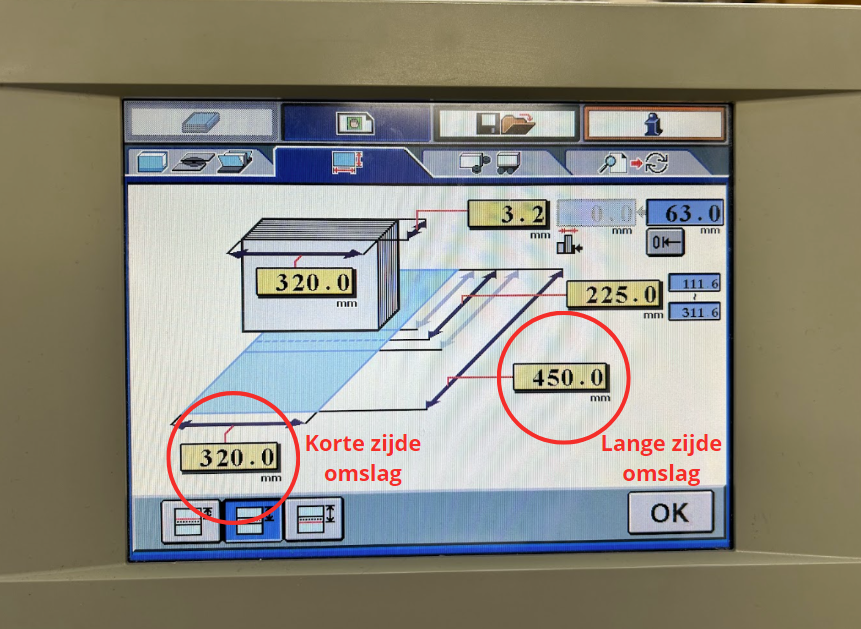

Nu kan je beginnen met het instellen van de machine. Als eerste meet je de korte en de lange zijde op van de omslag. Deze waardes vul je in op de plekken aangegeven op de afbeelding hieronder.

Daarna meet je de kant van het binnenwerk dat ingebonden moet worden. Dit vul je in op de aangegeven plek op de afbeelding hieronder. Let op: de zijde van het binnenwerk dat ingebonden moet worden moet ALTIJD even groot zijn als de korte zijde van de omslag.

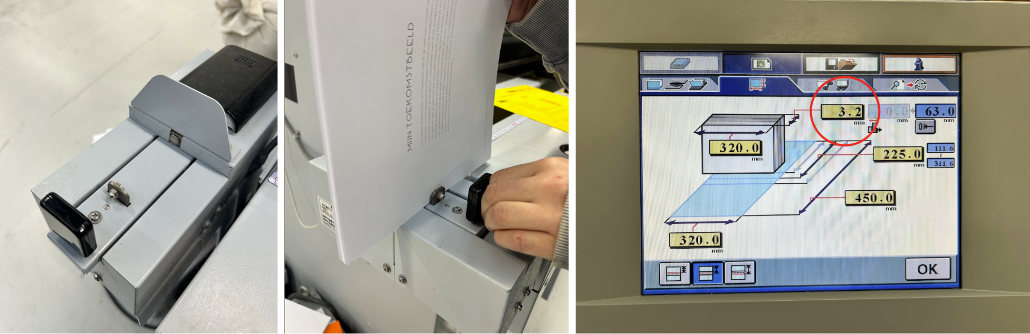

Als laatste moet je nog de dikte van het binnenwerk aangeven. Dit doe je via de schuif aan de linkerzijde van de machine. Je moet het zwarte blokje schuiven en het binnenwerk helemaal tegen de achterkant aanzetten. Als je de dikte opmeet hoor je uiteindelijk een piepje. Als je dit piepje hebt gehoord is de dikte van het binnenwerk opgemeten. Daarna moet je nog een keer een piepje horen. Dan weet je dat de dikte van het binnenwerk ook is aangepast bij de machine.

Let op: Als je de eerste van de dag bent op de machine moet je de dikte weer terug zetten naar het 0-punt. Dit doe je door het zwarte blokje helemaal naar voren te schuiven en dan op de knop te drukken mat de 0 erop.

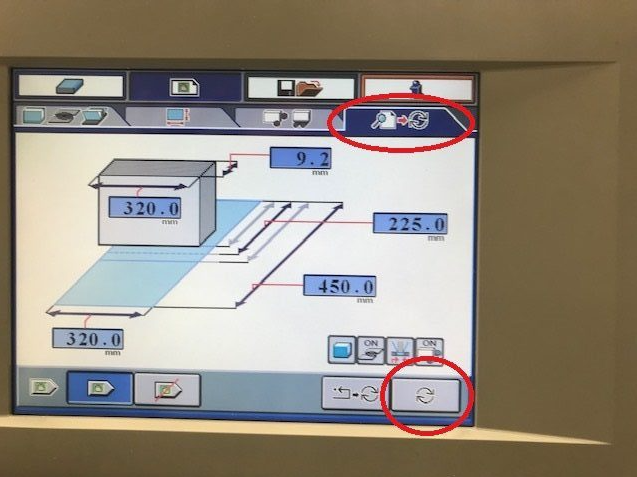

Je hebt nu alles ingesteld. De twee schermen die daarna komen gebruik je niet. Op het laatste scherm zie je wel een overzicht van wat jij hebt opgemeten. Is alles goed ingesteld? Klik dan op de knop rechtsonder. De machine gaat nu instellen

De machine bedienen

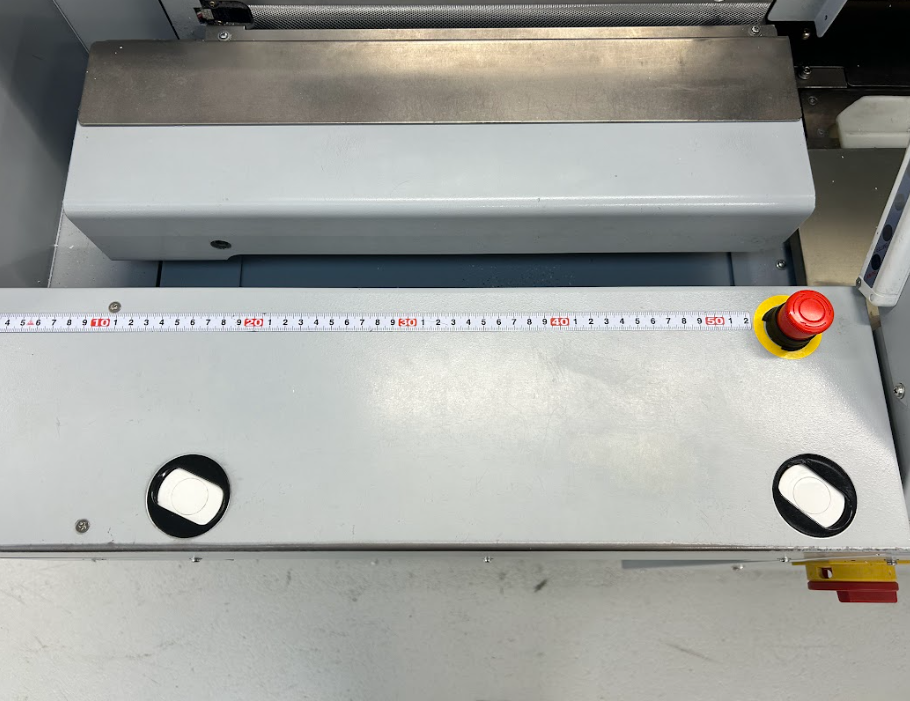

Bij het bedienen van deze machine gebruik je vooral het scherm en de twee witte knoppen (zie afbeelding hieronder). Door tegelijkertijd op de twee witte knoppen te drukken gaat de machine aan en kan je beginnen met inbinden.

Voordat je de machine gaat starten, doe je eerst je omslagen in de machine. De omslagen doe je aan de achterkant van de machine erin met de afbeelding naar beneden (de binnenkant moet jij kunnen zien). Zodra je de twee witte knoppen indrukt gaat de machine aan, de tafel omhoog en gaat de eerste omslag de machine in.

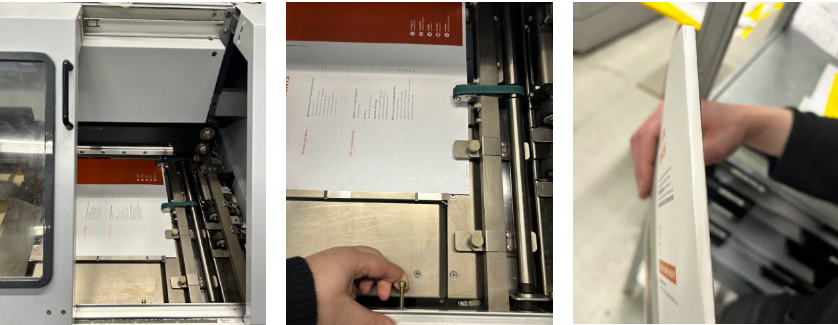

De eerste omslag haal je altijd weer rustig uit de machine om te kijken of de rug mooi zit. Je doet de rechter deur van de machine open en aan de binnenkant heb je een schroef. Doe deze omhoog, hierdoor kan je de omslag er makkelijker uithalen. Vervolgens vouw je de cover bij de middelste twee vouwlijnen, zo kan je kijken of de rug netjes zit. Hierbij let je er op of de voorkant niet te veel naar de achterkant zit of andersom.

Als de rug goed zit, kan je beginnen met het inbinden van de boeken. De machine pakt elke keer weer zelf een omslag. Het enige dat jij moet doen is de witte knoppen indrukken zodra het binnenwerk in de machine is gezet. Als je het binnenwerk in de machine zet, moet dit met de pijlen naar beneden en de eerste bladzijde naar jou toe.

De rug moet verplaatsen voor tekst of afbeeldingen:
Wanneer de rug niet netjes is kunnen wij de omslag verplaatsen, zodat de rillijnen op een andere plek komen te staan. Je verplaatst dus via onderstaande knoppen uiteindelijk de omslag naar links of naar rechts, waardoor de rillijnen precies tegengesteld reageren.

Makkelijker:
Rug naar rechts moet je voor – kiezen
Rug naar links moet je voor + kiezen

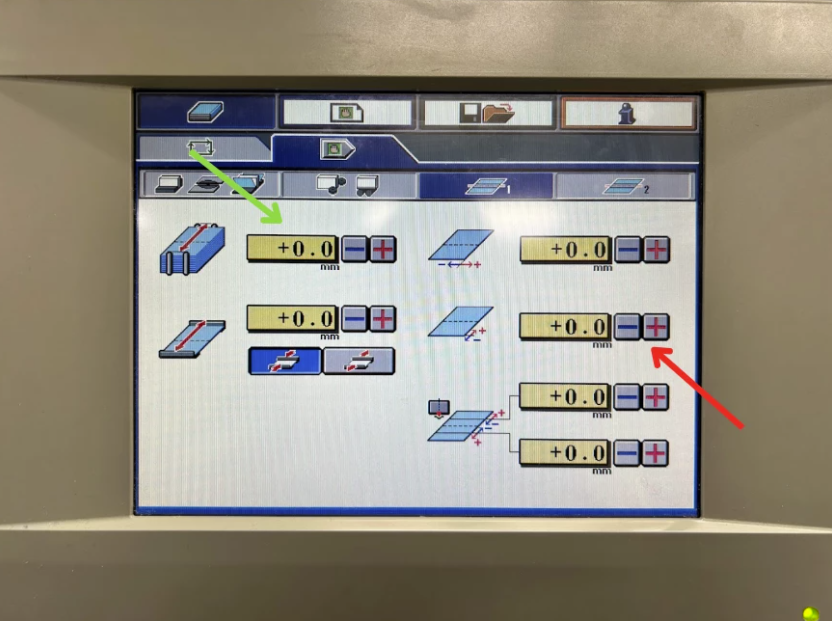

Bij de instelling bij de rode pijl kan je de omslag naar links of naar rechts verplaatsen. Dit heb je nodig als de rug niet mooi is of als de achterkant op de voorkant staat (of andersom natuurlijk). De instelling bij de groene pijl kan je gebruiken als je cover niet helemaal goed past wanneer je deze in de machine zit. De ijzeren staafjes op de tafel gaan dan iets meer uit elkaar waardoor er meer ruimte voor de cover is.

Het controleren van je eerste ingebonden boek

Zijbelijming: de zijbelijming is belangrijk voor een mooi goed ingebonden boekje. De lijm komt als het goed is over de hele rug van het boek. Kijk aan de zijkanten of je de lijm ziet. Als je niks ziet, is er dus niet genoeg lijm en moet je waarschijnlijk het lijmniveau aanvullen.

Bindrug: Bij vervuiling van de machine (lijm of viezigheid) zie je dit terug op de rug. Controleer daarom geregeld steekproefgewijs of de boekjes er goed uitzien. Als een boekje op een bepaalde plek vies is moet dit in de machine even schoongemaakt worden. Vaak kunnen de boekjes vies worden bij het vallen of wanneer ze de machine ingetrokken worden.

Afstellen/instellingen garenloos machine

Voor deze machine zijn er een aantal afstellingen/instellingen die af en toe aangepast moeten worden. Op deze pagina staan alle belangrijke instellingen op een rijtje.

De machine wordt aan twee kanten gevoed:
1. Achterkant: waar het omslag wordt ingevoerd, automatisch.
2. Voorkant: waar het binnenwerk wordt ingevoerd, handmatig.

De omslag (scherminstellingen)

Voor de omslag zijn er een aantal instellingen die aangepast kunnen worden als dit nodig is: Meer ruimte voor de omslag, de cover naar links/rechts verplaatsten of de cover naar boven/beneden verplaatsen

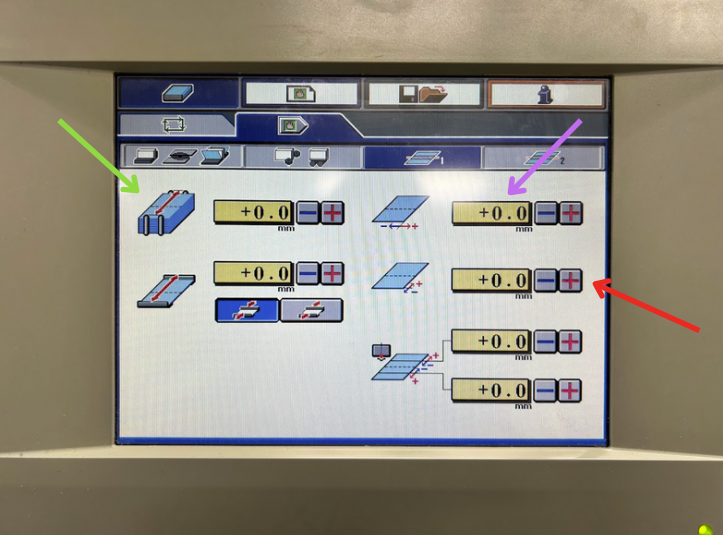

Bij de instelling van de rode pijl kan je de omslag meer naar links of naar rechts bewegen. Deze instelling heb je nodig als de rug niet mooi is (tekst niet in het midden, achterkant te veel naar voren). Bij de instelling van de paarse pijl kan je de cover meer naar boven of beneden plaatsen. Deze instelling gebruik je als je merkt dat het binnenwerk uitsteekt bij de omslag. Bij de instelling van de groene pijl kan je de ijzeren pinnen bij de invoer wat meer uit elkaar of naar elkaar toe zetten. Zo kan je de omslag wat meer ruimte geven om de machine in te gaan.

De omslag (machine afstellingen)

Om de omslag goed te kunnen invoeren moeten er een aantal punten juist afgesteld staan:
– De geleiders moeten niet te strak of te slap staan.
– Hoogte invoertafel moet goed zijn ingesteld.
– De dubbele vellen vanger moet juist zijn ingesteld.
– Er moet voldoende blaaslucht zijn.

Het is van belang dat de omslag recht de machine binnen komt, zodat de rug recht wordt. Hoe de machine de omslagen invoert, bepaalt hoe recht het omslag wordt. Dat kan je op verschillende manier beïnvloeden:
1. Hoeveel ruimte heeft de omslag bij de invoer?
2. Hoeveel lucht wordt er gebruikt bij de invoer om de vellen uit elkaar te blazen?
3. Hoe makkelijk kan de machine de omslagen pakken of misschien wel dubbel pakken?

1. Hoeveel ruimte heeft het omslag bij de invoer?

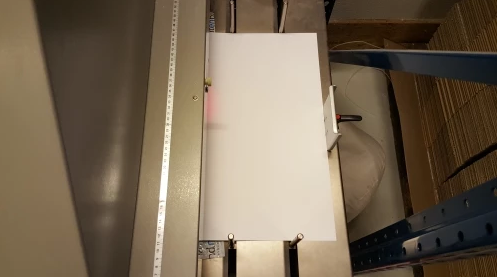

De omslag wordt bij de invoer tussen een aantal geleiders naar de juiste plek geleid voor het rillen van de rug. De zijgeleiders zijn 4 ronde pennen en deze kunnen versteld worden, zodat de omslag op een andere positie wordt doorgevoerd. Daarnaast zijn ze van belang dat het vel niet veel ruimte krijgt, want dan wordt het scheef doorgevoerd. Dit kan je dus aanpassen door de instelling op het scherm te gebruiken bij de groene pijl (zie afbeelding hierboven).

2. Hoeveel lucht wordt er gebruikt bij de invoer om de vellen uit elkaar te blazen?
Hoe meer lucht er tussen de vellen wordt geblazen, hoe meer de vellen gaan zweven en slechter worden begeleid. Hierdoor voert de machine sneller dubbele vellen of scheve vellen in en je moet dan ook minimaal lucht gebruiken.

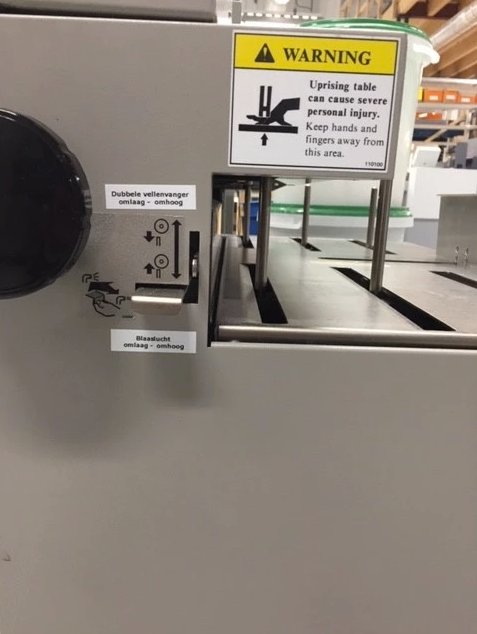

Je ziet hieronder de schuif met het etiket blaaslucht, daarmee geef je de hoeveelheid lucht aan dat tussen de vellen wordt geblazen. Hoe verder de schuif wordt ingeduwd, hoe meer lucht er uitkomt.

Machine voert geen vellen in? Dan meer lucht geven, schuif induwen.
Machine voert dubbele of scheve vellen in? Dan minder lucht geven, schuif uit trekken.

3. Hoe makkelijk kan de machine de omslagen pakken of misschien wel dubbel pakken?

Voor dit punt moet je de zwarte schuif aan de zijkant van de machine gebruiken. Als je de schuif omhoog zet, komt er meer ruimte voor de omslagen. Als je de schuif naar beneden zet, komt er minder ruimte voor de omslagen.

Machine voert geen vellen in? Dan de schuif omhoog zetten.
Machine voert dubbele of scheve vellen in? Dan de schuif naar beneden zetten.

Het oplossen van 2 i.p.v. 4 rillijnen

Het kan voorkomen dat het rilwiel uit zijn tegenvorm is gekomen. Hierdoor worden er maar 2 rillijnen i.p.v. 4 rillijnen gemaakt. Dit kan gemakkelijk opgelost worden.

Bekijk dit filmpje: Klik hier!

Het oplossen gaat als volgt:

• Draai aan de schroef om de rilwiel omhoog te zetten

• Plaats de rilwiel terug in zijn vorm. hij zit terug in zijn vorm wanneer je de rilwiel niet meer gemakkelijk kan verplaatsen

• Draai de schroef om de rilwiel weer omlaag te zetten

• Test een cover om te kijken of er weer 4 rillijnen zijn i.p.v. 2

Expert garenloos

Als je aankomt:

1. Zet de machine terug naar preset 1.

2. Check of er genoeg lijm in zit. Doe dit frequent.

3. Kalibreer de dikte meter van de binnenwerken. Check of 0 echt 0 is.

Bij elke opdracht:

Voordat je gaat inbinden:

1. Check of de omslag even groot is als het binnenwerk.

2. Is de linkerkant bijgesneden?

3. Optioneel: Is de omslag gelamineerd als dit is besteld? Het lamineren kan alleen voordat de cover eventueel is bijgesneden. Is de cover kleiner dan SRA3, dan kan deze niet meer worden gelamineerd en moet de cover opnieuw worden aangevraagd.

4. Zit er genoeg lijm in de machine?

5. Is mijn werkplek netjes?

Tijdens het inbinden:

1. Check altijd de ril van de omslag. Zit de cover mooi in het midden en is deze niet scheef. Als het boek niet randloos is besteld of er geen kleurverschil zit tussen de voor en achterkant is het niet nodig om dit aan te passen.

Na het inbinden:

1. Check de zijbelijming. (zie je aan beide kanten lijm?) Als dit niet het geval is moet je de lijm bijvullen of de preset veranderen.

2. Check de rug. (geen lijm, geen deuken en eventuele tekst mooi in het midden)

3. Check of de pagina’s goed vast zitten.

4. Ruim je werkplek netjes op en zorg je ervoor dat er niks op de machine ligt. Leg het gereedschap netjes in de kleine grijze bak op de machine.

Tips&tricks

• Combineer zoveel mogelijk opdrachten met hetzelfde formaat.

• Zorg dat alles in een handige maar ook efficiënte volgorde staat om jouw werk uit te voeren. Leg daarbij ook de binnenwerken alvast goed om zodat je deze aan de juiste zijde inbindt.

• Stel de automatische inbind functie in zodat je minder handelingen hoeft te doen.

• Combineer garenloos inbinden met de driekantsnijder.

• Tijdens het inbinden kan je al het volgende binnenwerk pakken en klaar maken.

• Zo min mogelijk bukken voor de boeken → dus opvangbak vol laten lopen.

Error codes

• 4502: Rilwieltjes staan niet goed op elkaar (bij de invoer van de omslag)
