Driekantsnijder basis
Admin

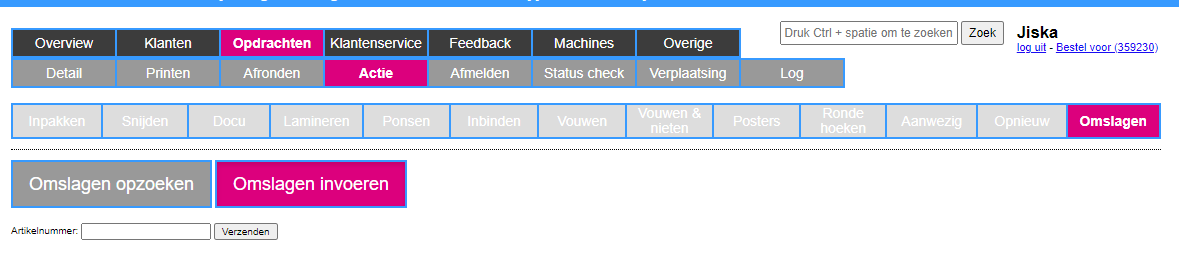

Ook bij de driekantsnijder is het de bedoeling dat je al je opdrachten scant. Ga in de Admin naar: opdrachten -> actie -> snijden.

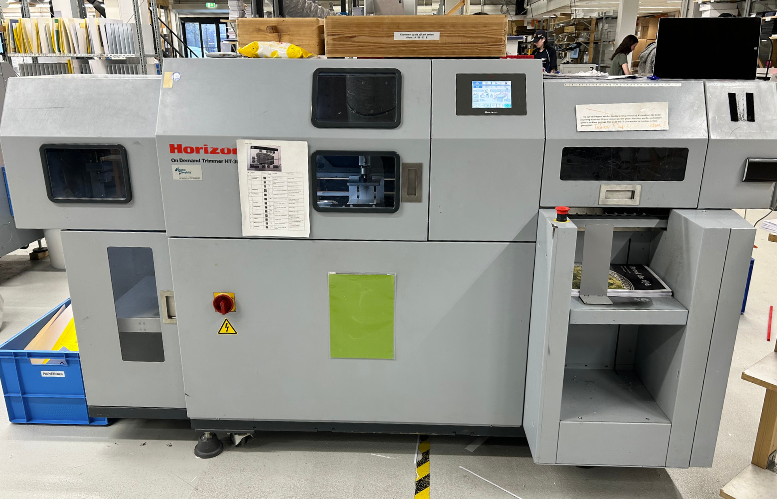

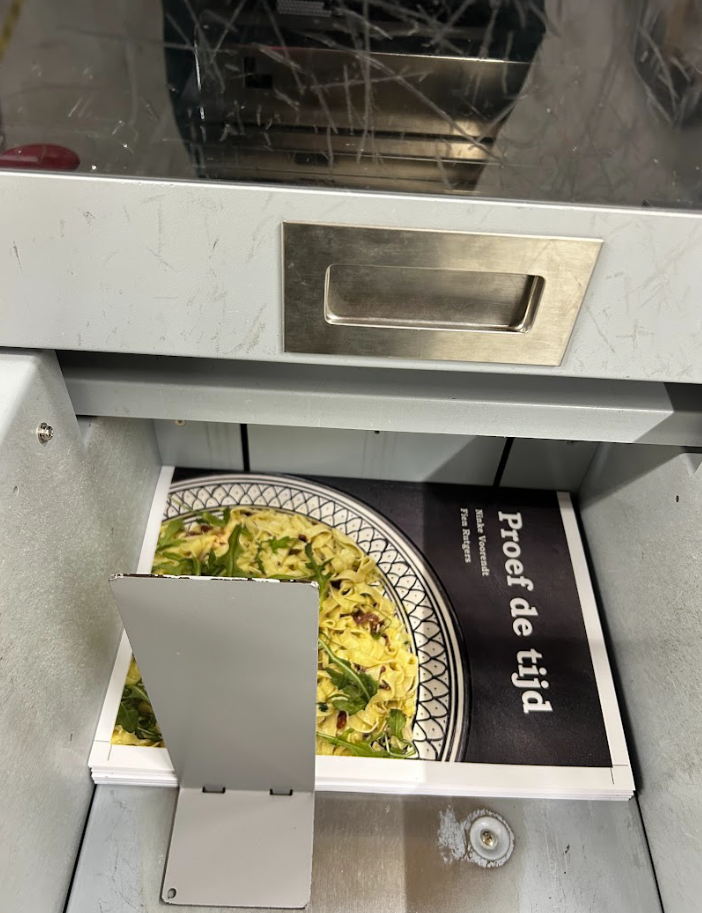

De Horizon driekantsnijder snijdt garenloos boeken schoon aan drie zijden: de boven-, onder- en rechterkant van het boek. De machine werkt door een stapel ongesneden boekjes in de invoer te leggen, dat doe je in de linker achterste hoek van de inlegtafel met de ingebonden rug naar de machine toe.
De machine is afgeschermd met deuren en schuifdeuren, wanneer je een deur opent tijdens de productie dan zal de machine direct stoppen. Dat geldt ook voor de deur van de uitvoer!
Driekantsnijder instellen
Het instellen van de driekantsnijder gaat als volgt:
Setup Menu
Wanneer de machine gestart wordt, zal het setup menu verschijnen en hier worden de opdrachten ingesteld.
Daaronder staat een submenu, bestaande uit 3 tabbladen:
Formaat voor het snijden.
Afgewerkt formaat.
Overige instellingen.

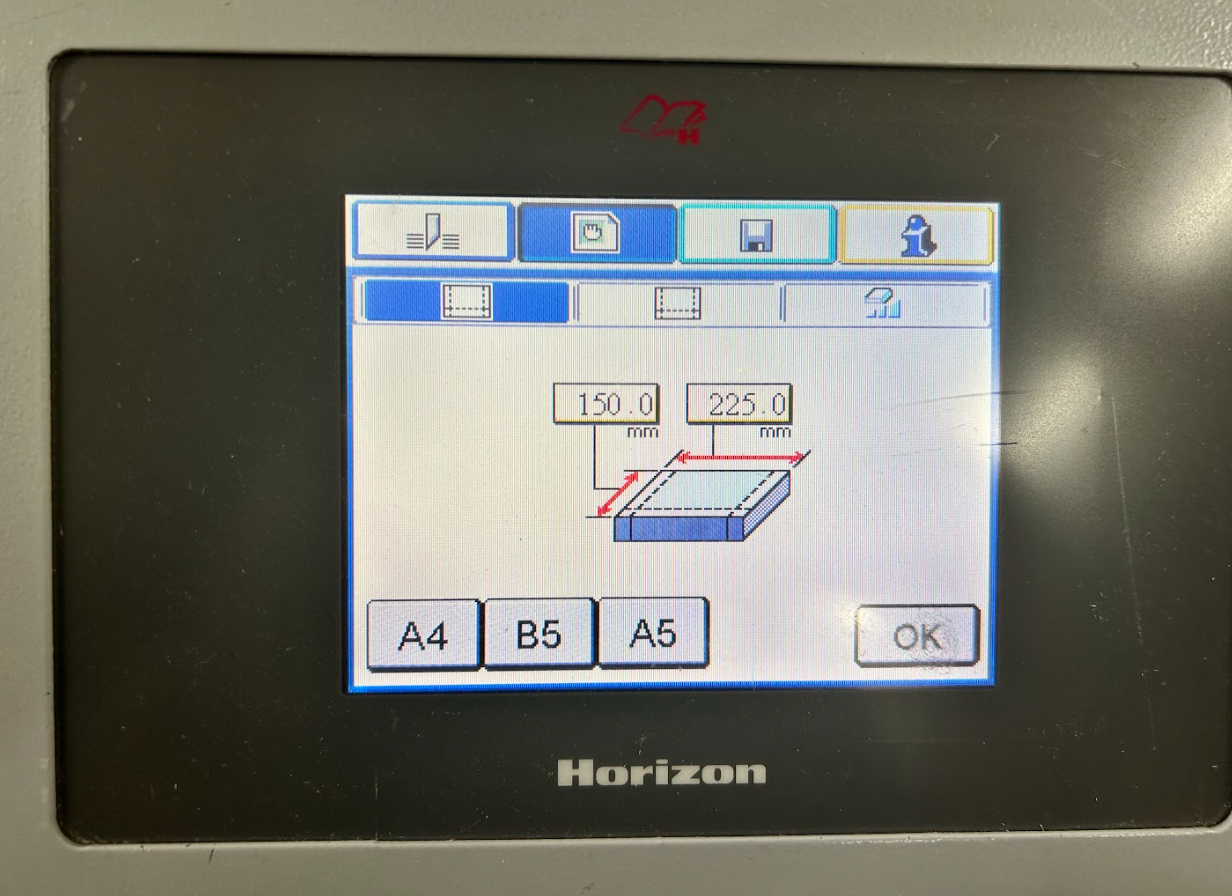

1. Formaat voor het snijden
Hier stel je het formaat van het boek in voordat het gesneden is. Je vult de lengte van de lange en van de korte zijde in.

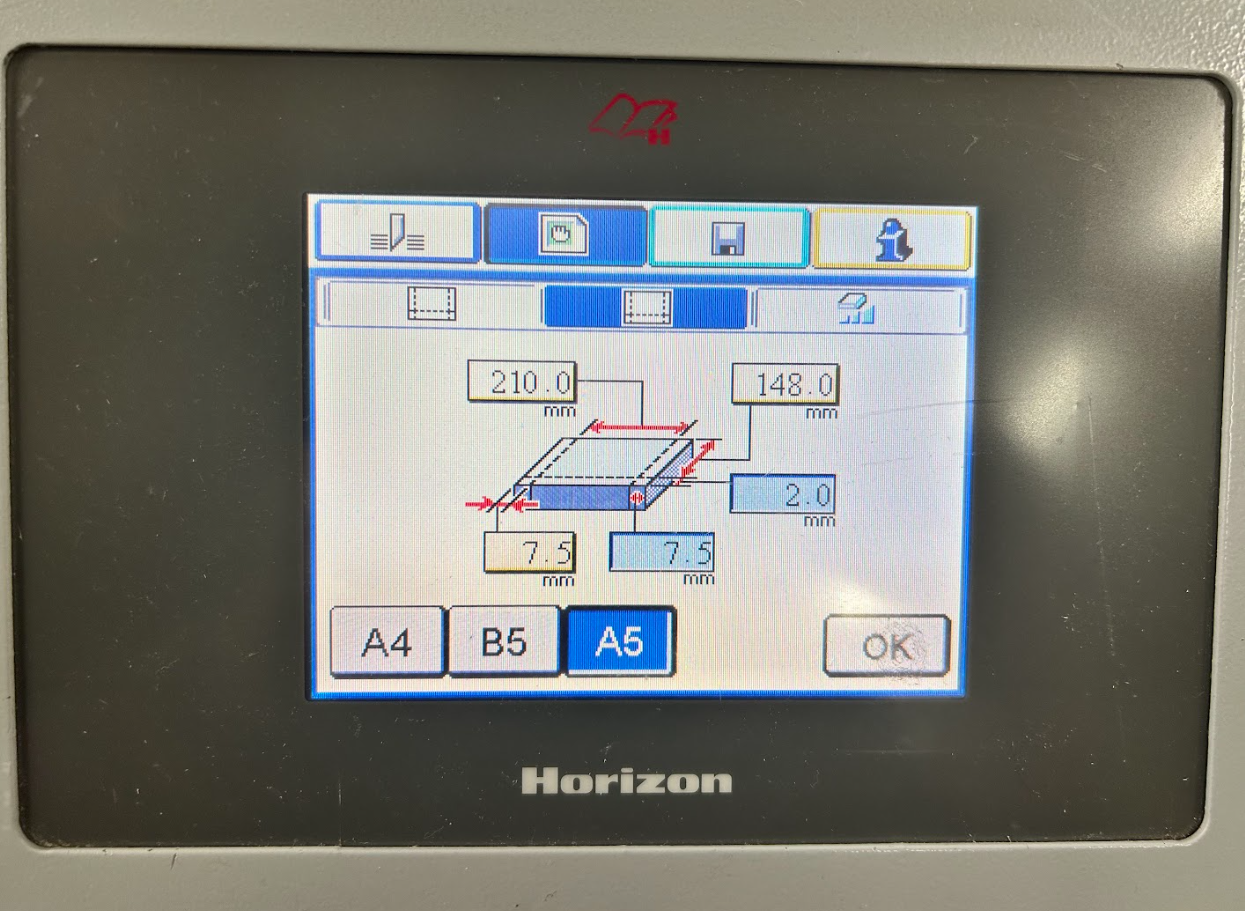

2. Afgewerkte formaat
Daarna stel je het formaat in van het boekje hoe deze gesneden moet worden, dus het eindformaat. Ook hier vul je de lange en de korte zijde in van het boek. Dit vul je in op de hieronder aangegeven plekken.

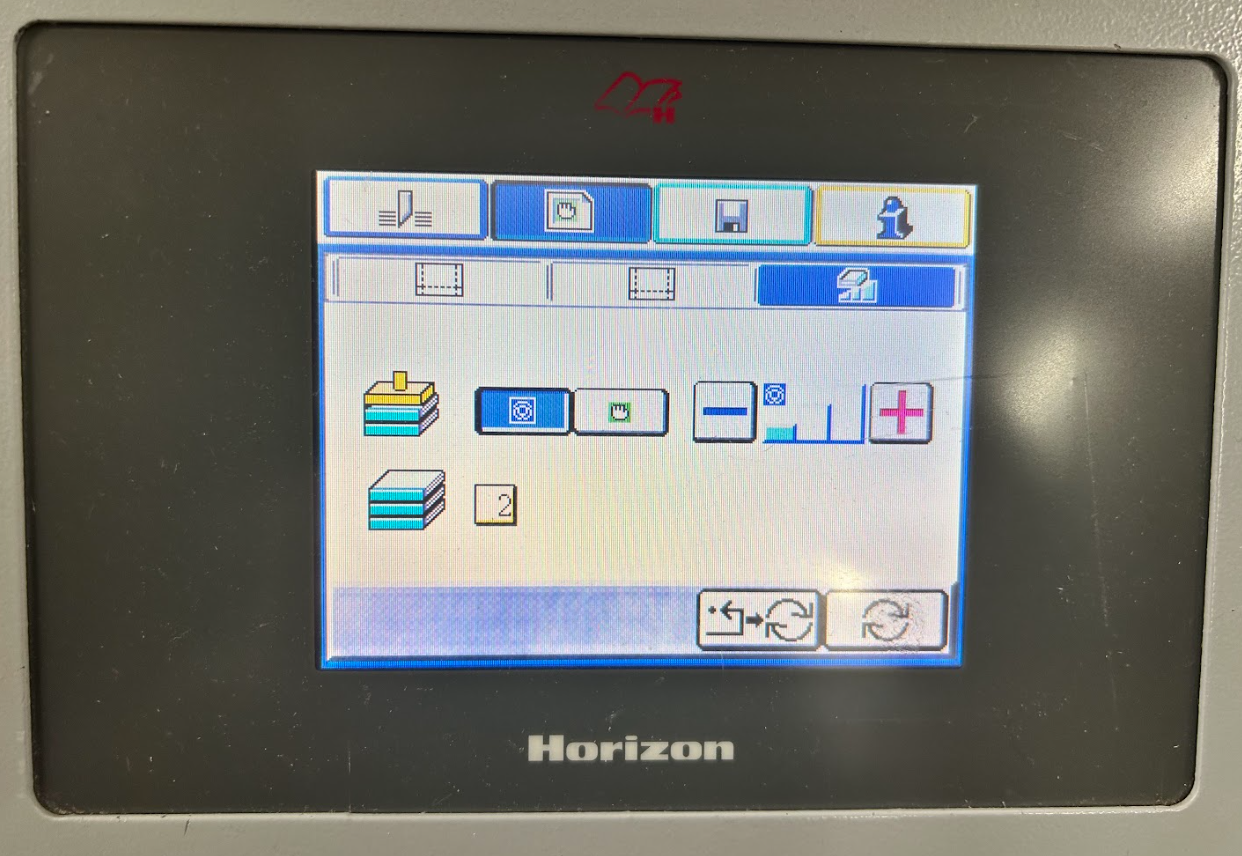

3. Overige instellingen
Op het laatste scherm kan je nog wat overige instellingen aanpassen. Hier kan je instellen hoe veel boekjes de machine tegelijkertijd gaat snijden. Bij dunne boekjes kan de machine namelijk makkelijk twee boekjes tegelijkertijd snijden.
Alles is nu ingesteld en je bevestigt de keuzes door op de knop rechts onderin het scherm te drukken.
Nu wordt de machine ingesteld.
Klem

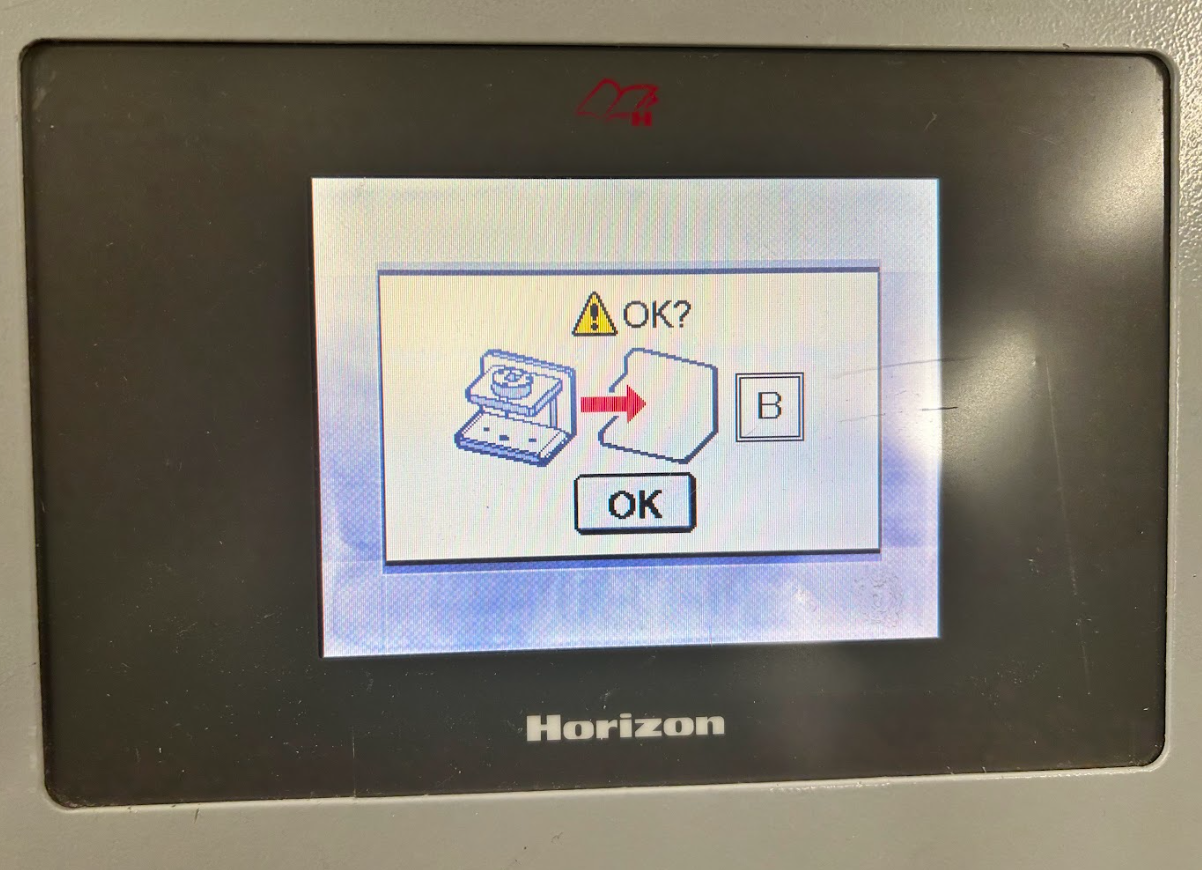

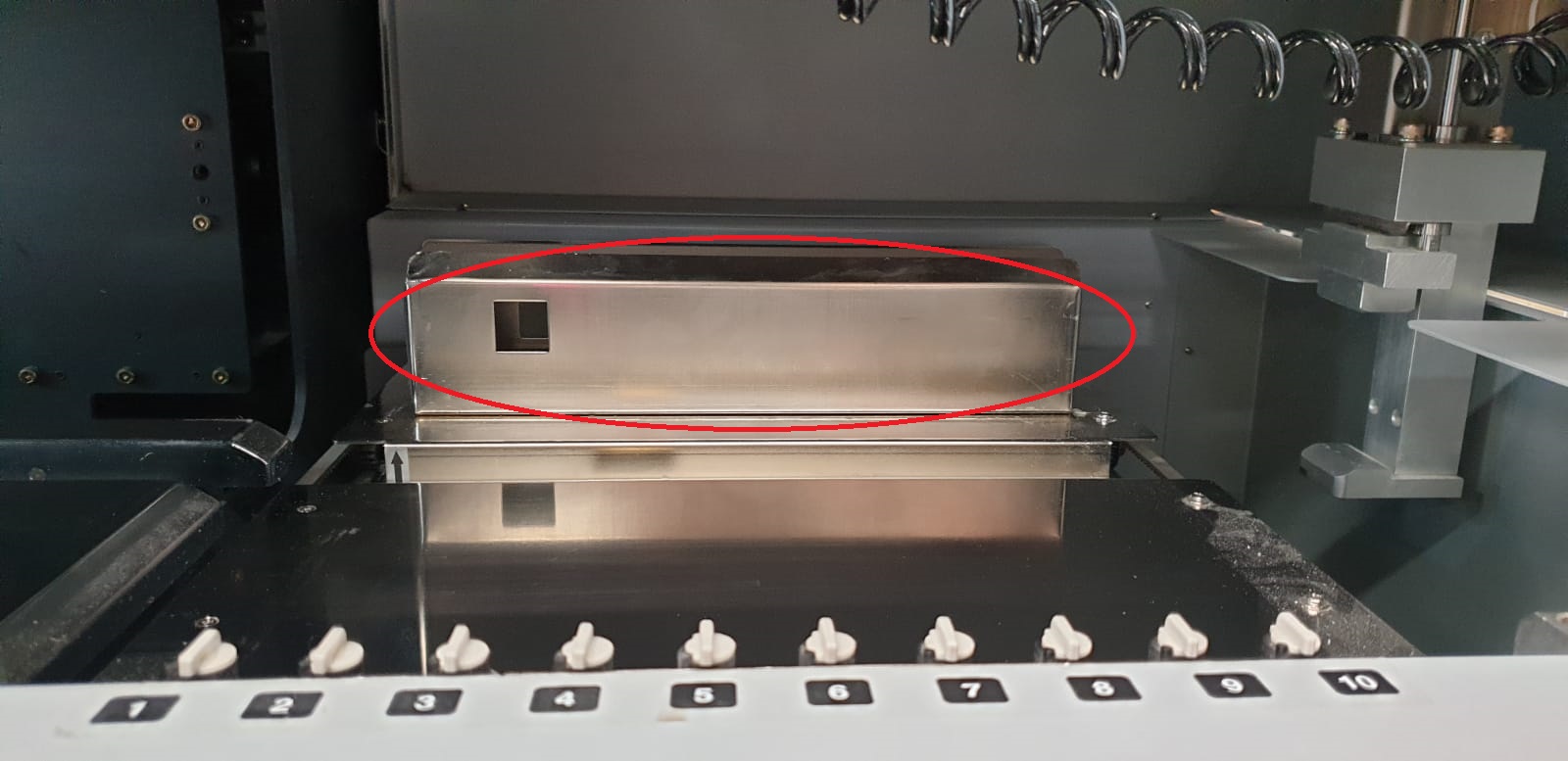

De klem waarin de boeken worden gesneden, varieert in grote en dat wordt aangegeven met de letters A, B, C etc. Als je de machine instelt komt op het scherm te staan welke klem je moet gebruiken.
Dan bevestig je met OK, zoals in de bovenstaande foto en de machine gaat door.
Deze klemmen kan je wisselen. Zet de klem erin die wordt aangegeven. Draai de schroef van de klem los, haal de klem, met schroef, uit de machine. Schuif de goede klem in de machine. Draai deze weer vast met de schroef.

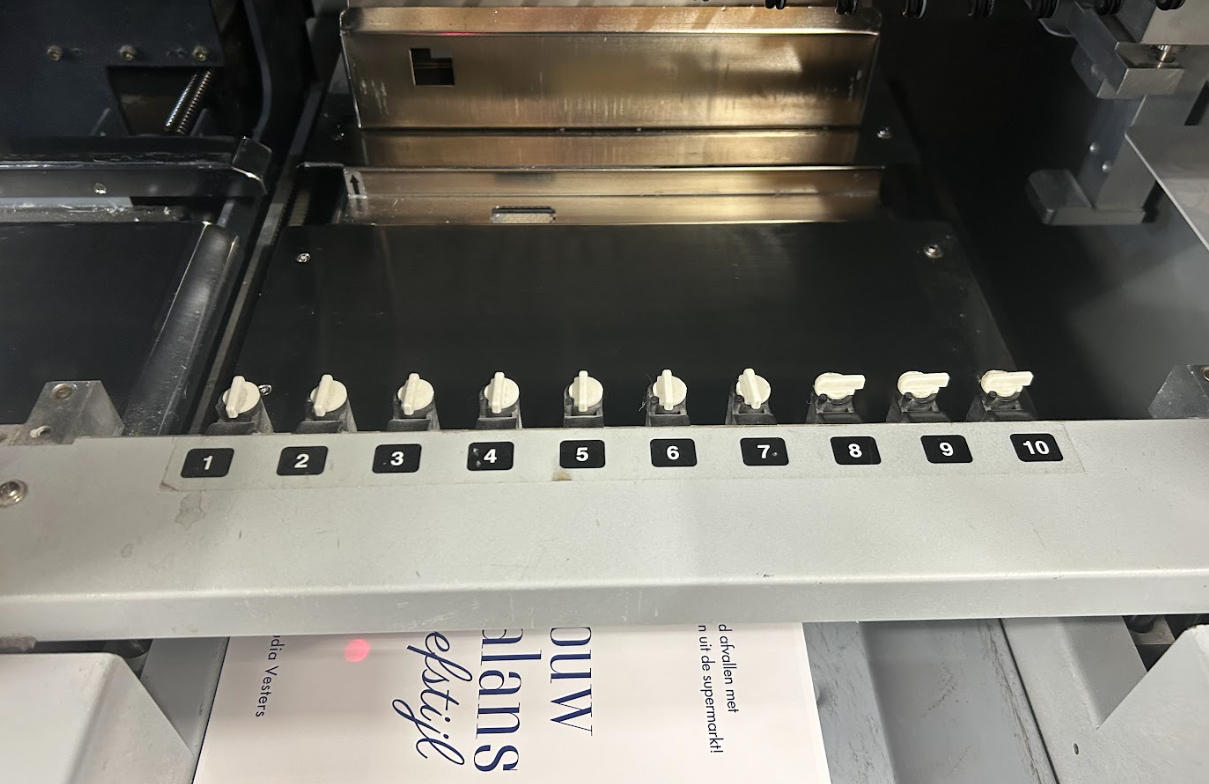

Afstellen zuigers

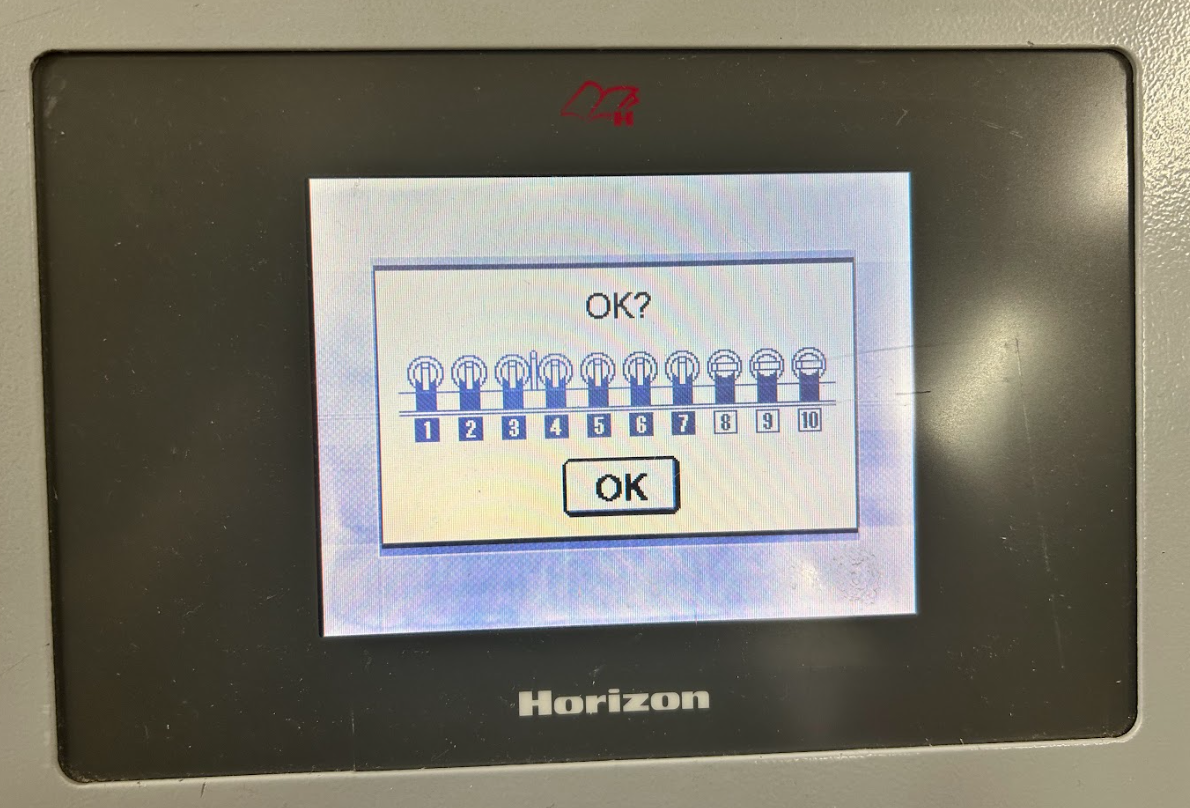

De machine geeft vervolgens aan welke zuigers open of dicht moeten staan. Je moet deze zelf open of dicht draaien. Als ze verticaal staan, zijn ze open. Wanneer ze horizontaal staan, zijn ze dicht en worden ze niet gebruikt.
Bedieningsscherm en starten

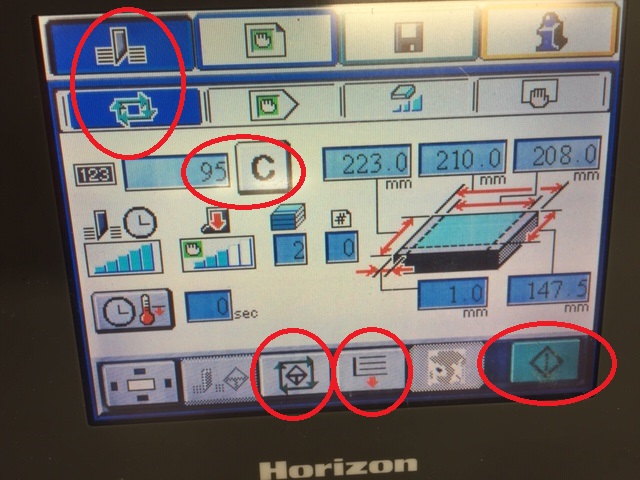

De machine is nu ingesteld en je komt in het bedieningscherm. In het bedieningsmenu staat een teller, welke je op 0 kan zetten door op C te klikken.
In de onderste balk staan een aantal acties die kan uitvoeren, van links naar rechts:
Maak een test run van de instellingen. Er wordt dan 1 boekje gesneden. Zo kan je controleren of er geen witranden op het boekje zitten.
Laat de inlegtafel zakken.
Start met produceren (Hiermee kan je ook de productie stoppen).
Klem verwisselen
De klem verwisselen van de driekantsnijder komt regelmatig voor. Zorg ervoor dat je van te voren de boeken sorteert op formaat, zodat je niet na iedere aanpassing de klem moet vervangen.
Tip: De machine geeft bij A4 boekjes aan dat je Klem A moet plaatsen, maar in bijna alle gevallen werkt klem B ook zonder problemen. Dit scheelt je weer een klemwissel! Alleen bij de zwaardere/dikke boeken ‘hangt’ het boek wat meer door en kunnen er problemen ontstaan bij het draaien
Bekijk dit filmpje: Klik hier!

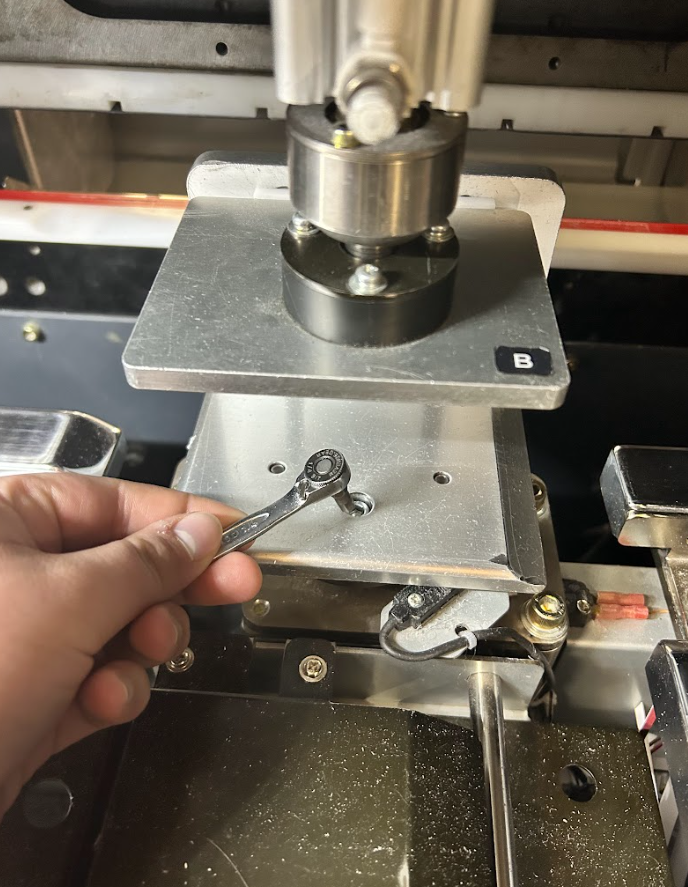

De klem verwisselen gaat als volgt:
– Pak de inbussleutel en draai de schroef los
– Laat de schroef in de klem zitten, iedere klem heeft eigen schroef
– De klemmen die gebruikt worden, liggen in een bak, op de machine, op hun kant!
– Haal de klem uit de machine en stop de nieuwe klem in de machine
– Plaats de schroef in de klem en draai deze net aan vast, strakker hoeft niet.

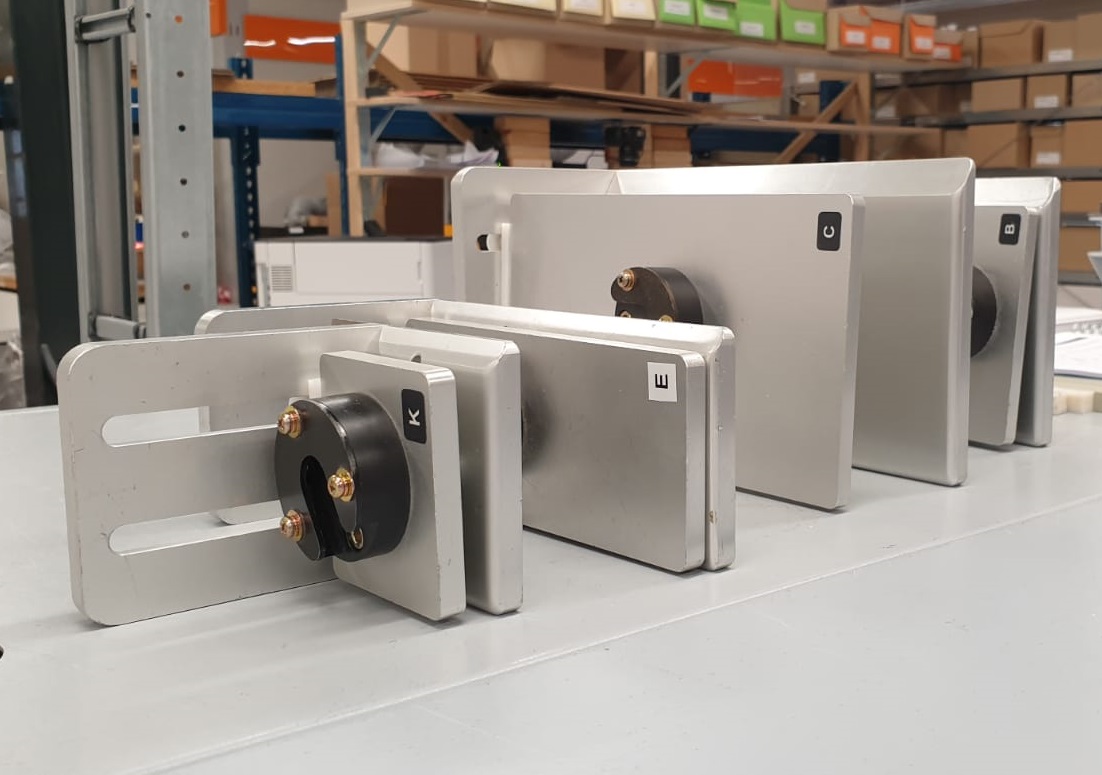

De klemmen worden op deze manier weggelegd!
Minimale maten per klem:
Klem A: 207 x 273 mm
Toepassing: A4 staand
Klem B: 134 x 200 mm
Toepassing: A5 staand – 170×240 mm staand
Klem C: 273 x 207 mm
Toepassing: A4 liggend
Klem E: 210 x 148 mm
Toepassing: A5 liggend
Klem K: 105 x 148 mm
Toepassing: A6 staand
Let op: Klem K moet apart ingeschakeld worden
K-klem inschakelen
Standaard staan de klemmen A, B, C en E ingeschakeld. Heb je de K-Klem nodig, dan moet deze aangezet worden en wanneer je klaar bent weer uit. Deze conflicteert met de software van klemmen C en E, omdat de machine voor de gek wordt gehouden.

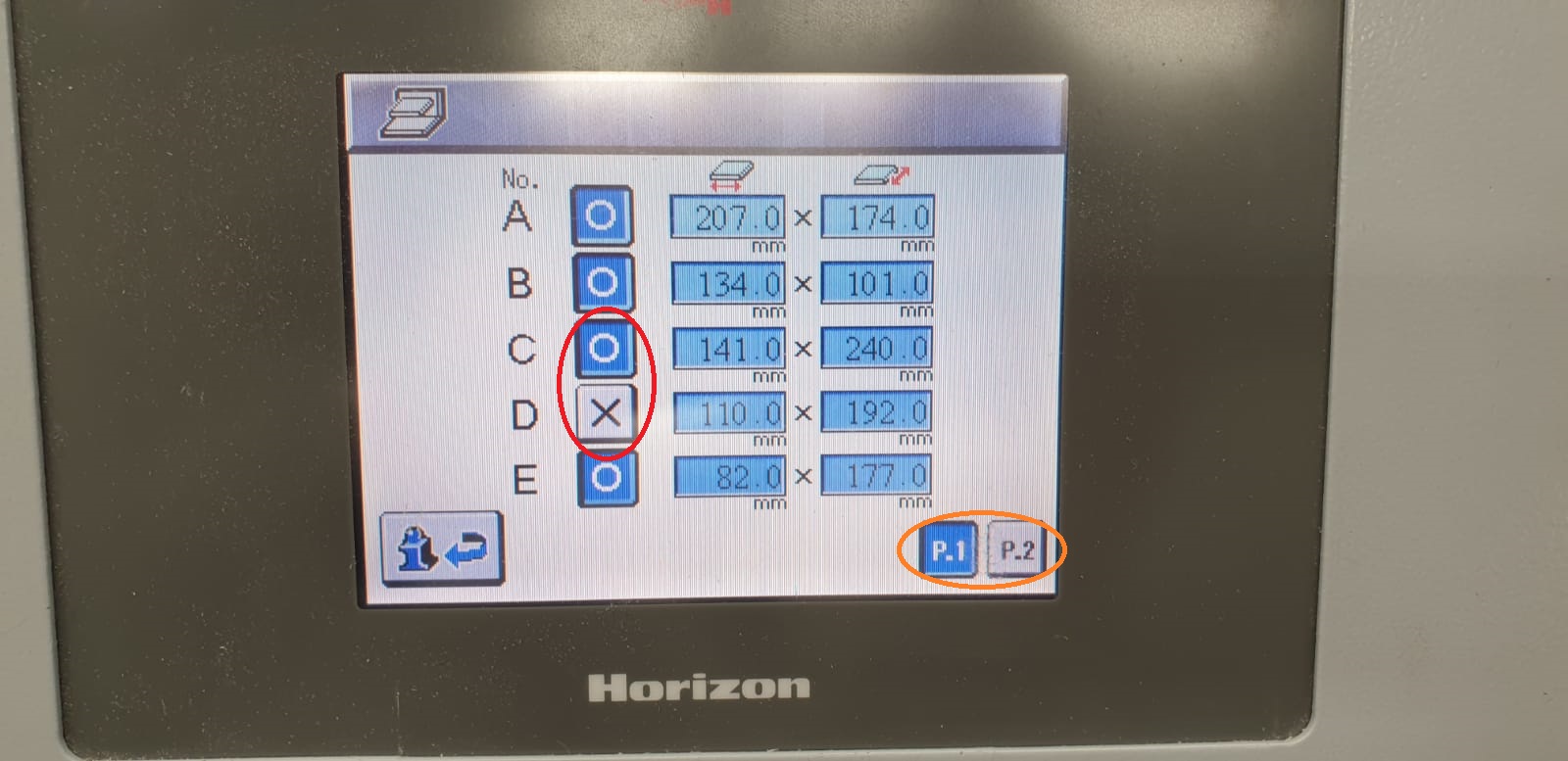

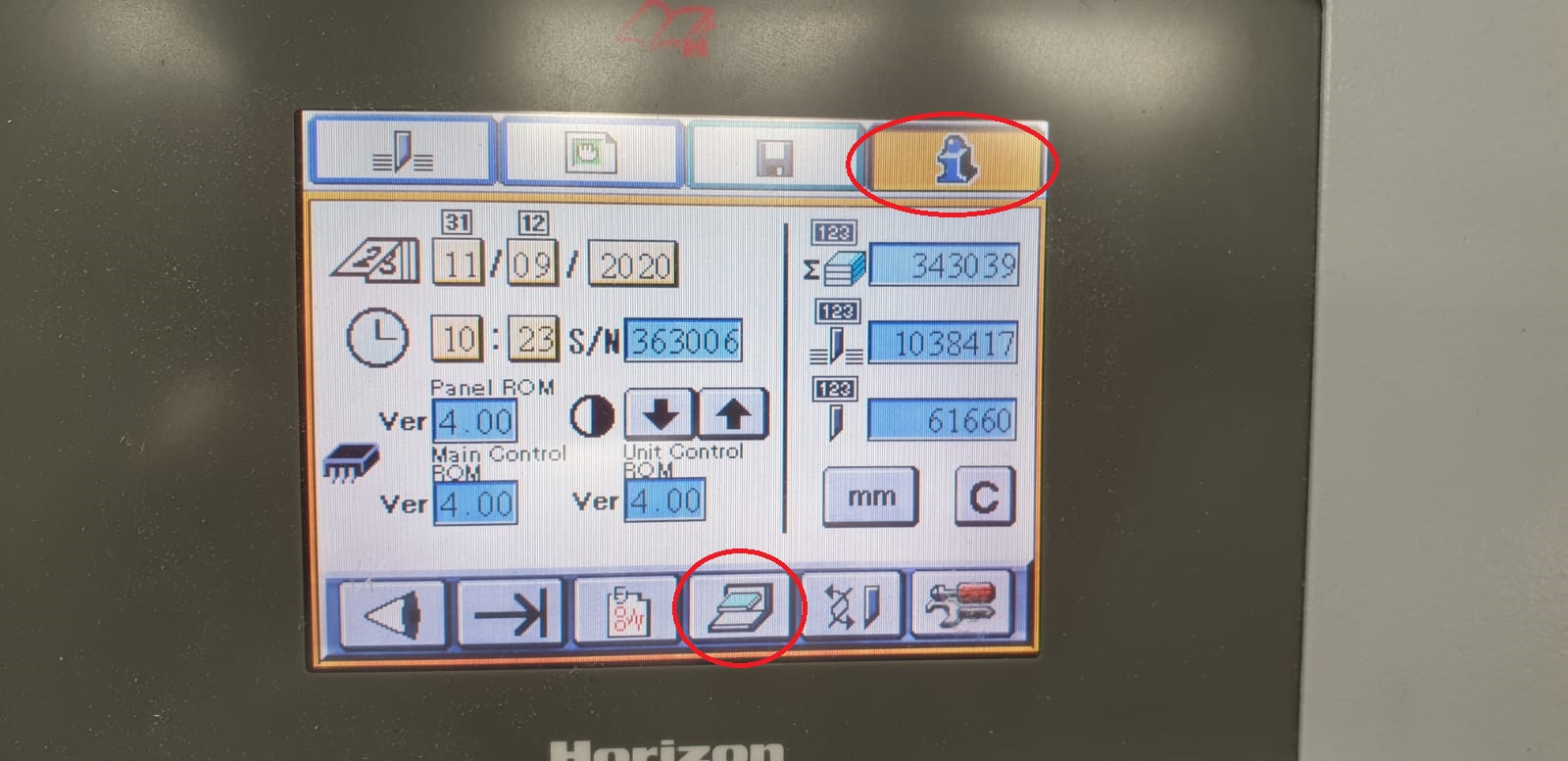

Via “i” rechtsboven in het basisscherm kom je terecht in het menu met instellingen. Onderin staat het icoon van de klem, deze toets je in.
Je kan dan via de eerste rij toetsen de klemmen aan- en uitzetten: “O” is aan en “X” is uit.
Let op dat er een tweede pagina is. Voor de K-Klem zet je klem C en E uit, daarna zet je K aan.

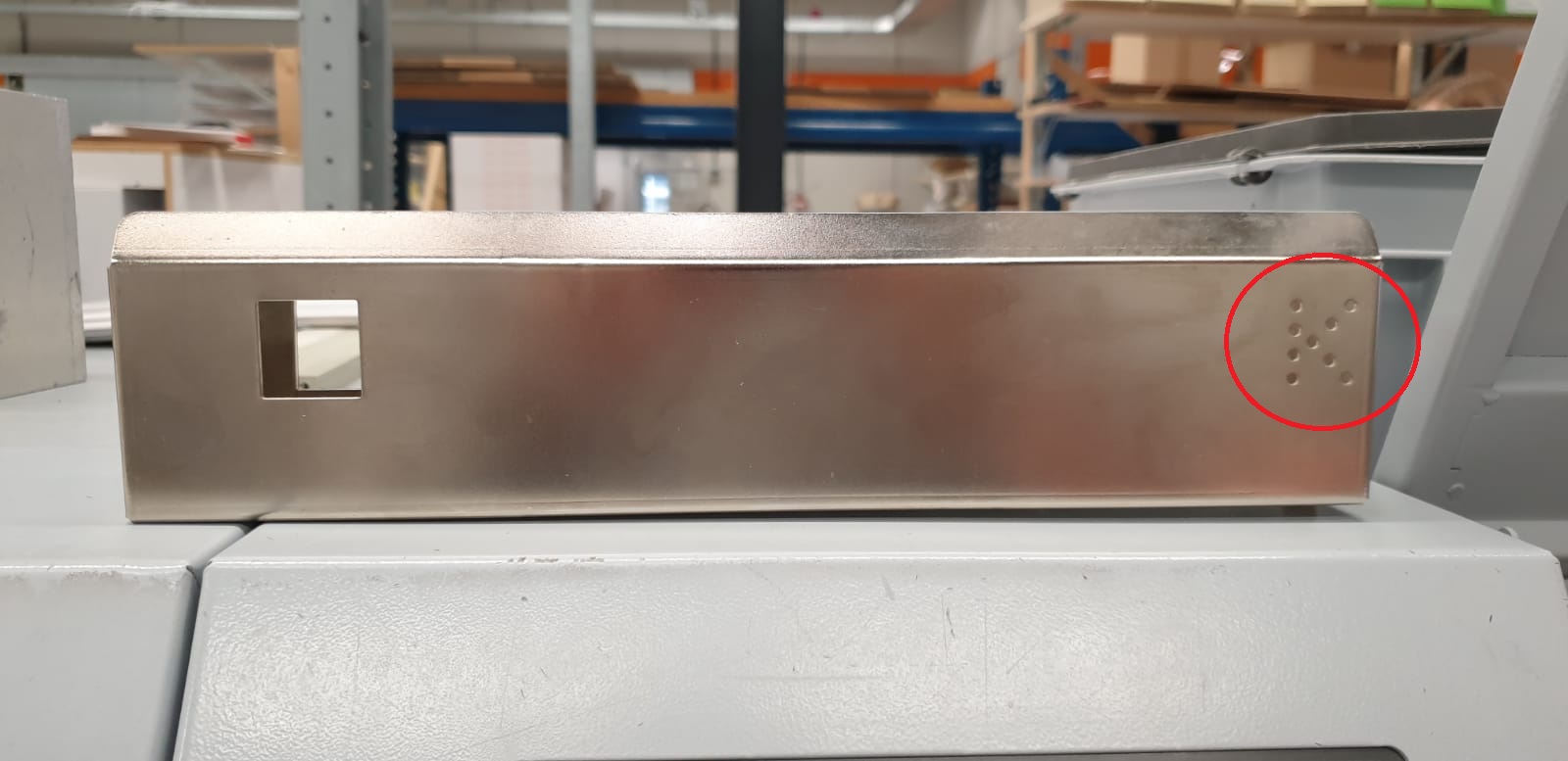

Vervolgens moet je in de machine, bij de invoer, de aanlegplaat vervangen voor de degene met de K inscriptie rechtsboven. Deze aanlegplaat is magnetisch en kan je lostrekken. Aan de rechterzijde zit een uitstekend deel dat een sensor bedient, deze moet in de uitsparing. De plaat kan je daarna recht naar achter duwen, totdat je niet verder kan.
Ben je klaar, dan moet je de K-Klem weer uitschakelen en terugzetten naar E en C (inclusief aanlegplaat).

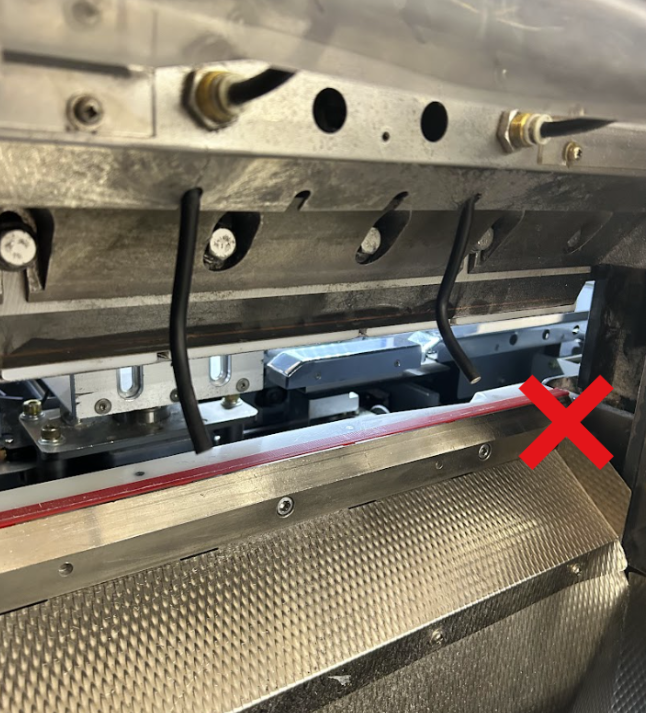

Luchtblazers aanpassen

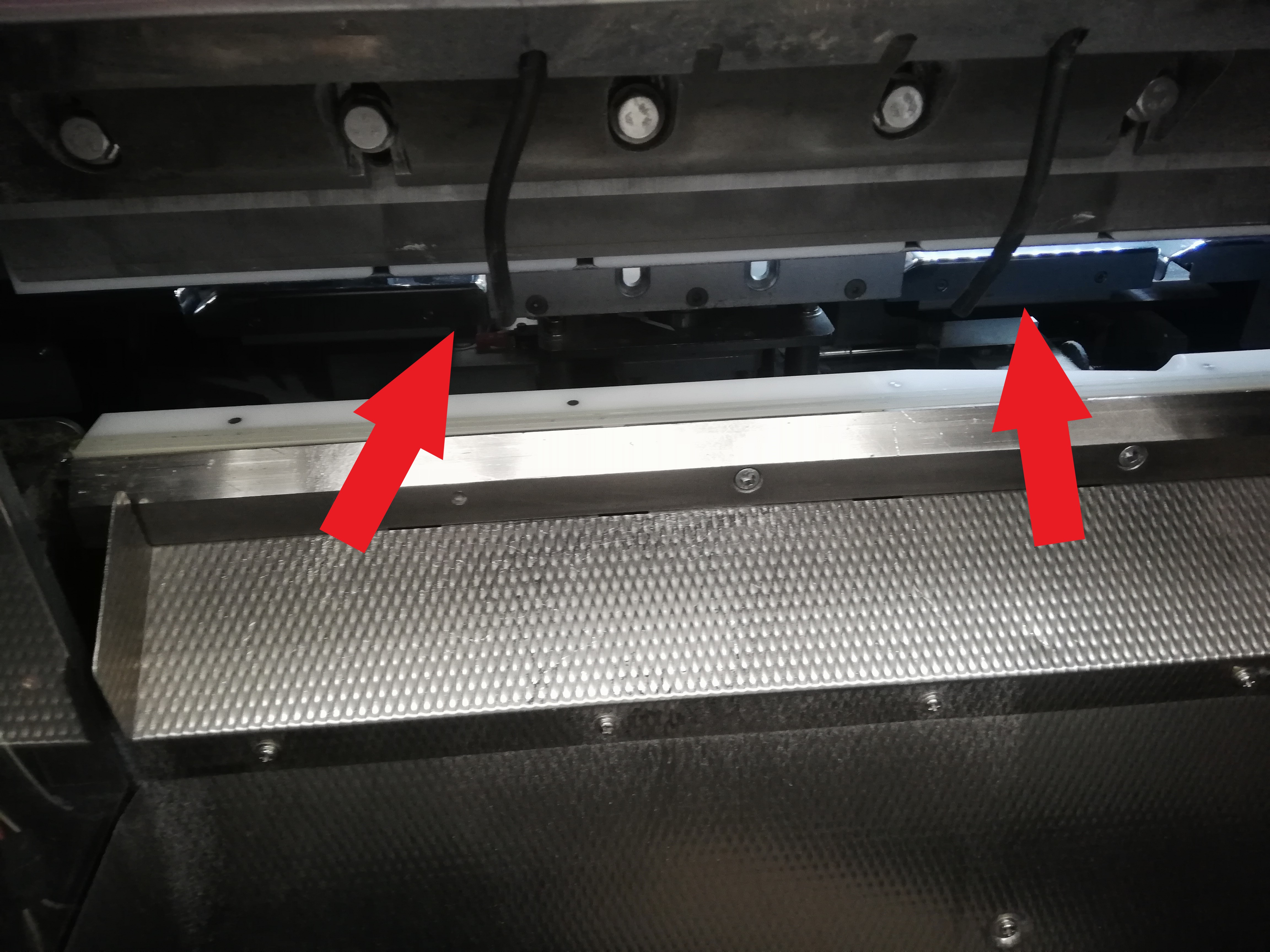

Er wordt veel papier weggesneden in de driekantsnijder en het kan dus voorkomen dat er papier op de snijlat achterblijft. Als het papier achterblijft, dan kunnen deuken ontstaan in de boeken. Om dit te voorkomen zijn er 2 luchtblazers die het papier wegblazen.

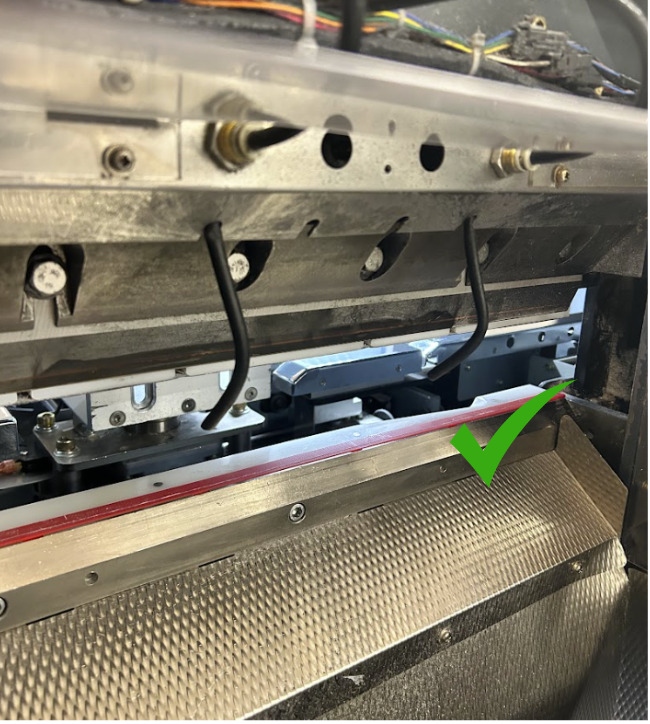

Voordat er begonnen wordt met het snijden van de garenloos boeken, moet er worden gekeken of de stand van de luchtblazers goed staan. De luchtblazers staan goed wanneer deze gericht zijn op de snijlat.
Staan de luchtblazers niet goed? Dan kan dit makkelijk aangepast worden door de blazers zo te draaien dat ze weer gericht zijn op de snijlat.
Omdraaien/wisselen snijlat
Soms moet de snijlat worden omgedraaid of worden vervangen. Wanneer dit moet gebeuren kan worden gezien aan de randen van een boek. Zijn de randen ruw of komen er afdrukken in het boek? Dan moet de snijlat vervangen worden.
Bekijk dit filmpje: Klik hier!
Het omdraaien of vervangen gaat als volgt:
Open de schuifdeur aan de achterkant
Pak de inbussleutel en draai de 3 schroeven los, maar niet eruit
Haal de snijlat eruit en draai deze om. Wanneer alle kanten van de lat al een keer gebruikt zijn, pak je een nieuwe snijlat
Plaats de snijlat omgedraaid of vervangen terug
Draai de schroeven vast en doe de schuifdeur dicht
Let op: Je kan elke kant van de snijlat maar 1x gebruiken. Als alle vier de zijdes gebruikt zijn, moet je een nieuwe snijlat pakken.
Foutcodes begrijpen en opzoeken
Wanneer de driekantsnijder een foutmelding geeft, komt er een rood scherm. Links onder zal dan ook een foutcode worden aangegeven.

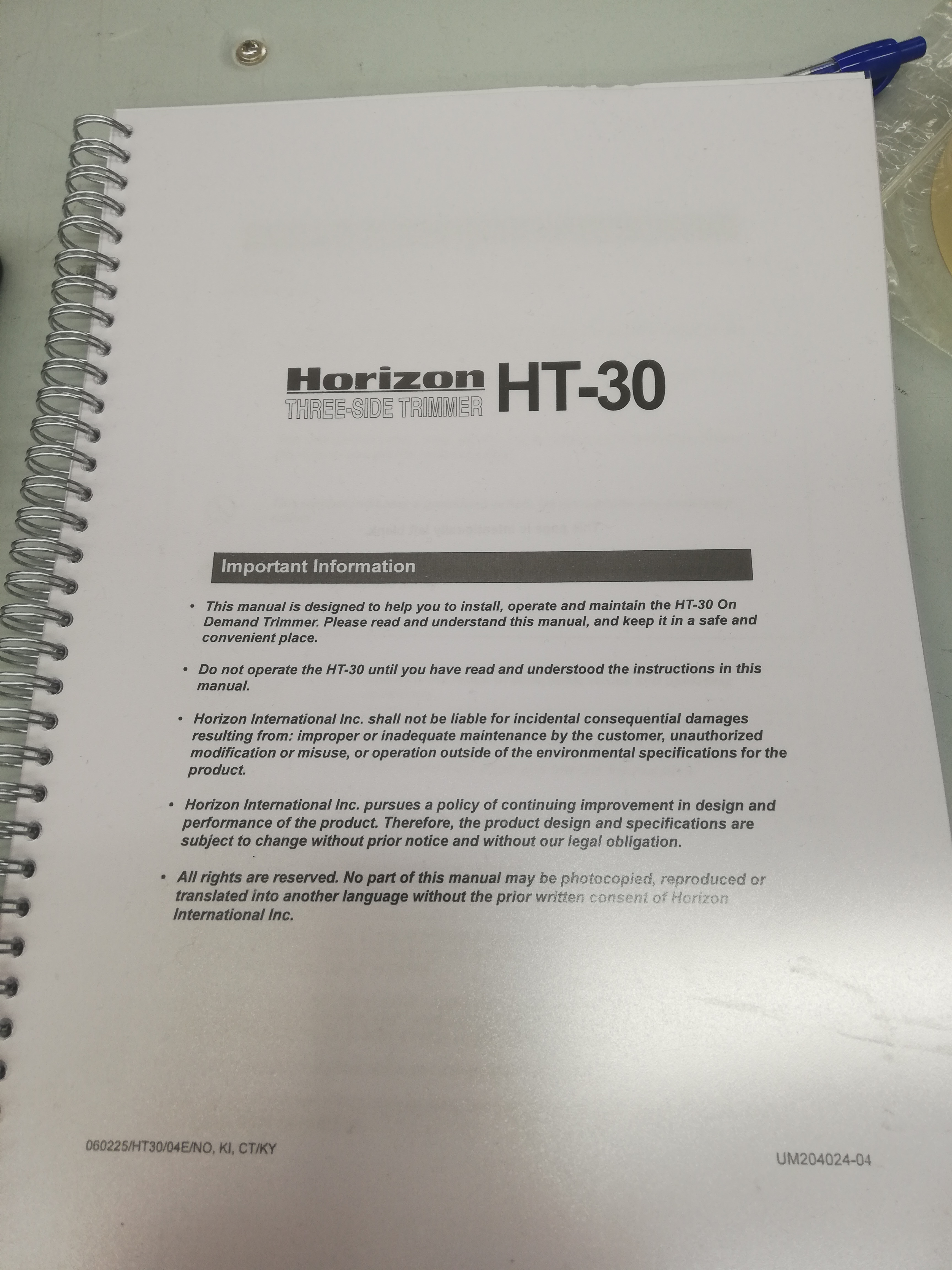

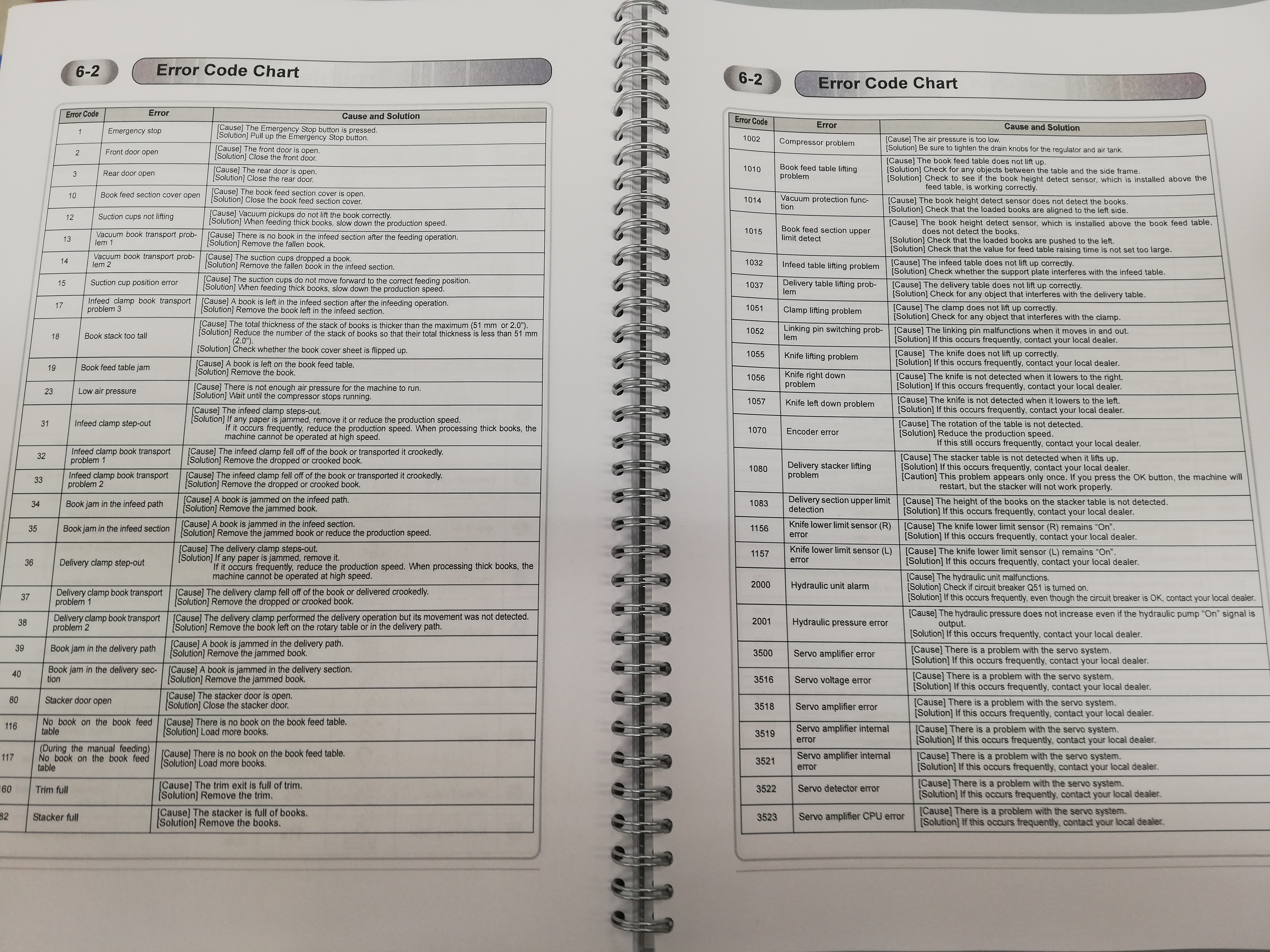

De codes kan heel gemakkelijk terug gevonden worden in de manual van de driekantsnijder. Deze manual ligt in de bak bovenop de machine.
Vervolgens ga je naar de fout codes en kijk je wat je moet doen. Foutcode 116 is bijvoorbeeld dat de invoerlade leeg is en dat deze dus bijgevuld moet worden.
Begrijp je het nu toch niet helemaal, haal dan de floormanager erbij.
Expert: Driekantsnijder
Voordat je gaat snijden:
– De overlap aan de rechter kant van de boeken zijn vaak te lang. Dit komt vooral voor bij A5 boeken. Laat deze er dan afsnijden bij een snijmachine. Doe je dit niet, dan heb je een grote kans dat de 3-kantsnijder vast loopt.
– Combineer zoveel mogelijk gelijke opdrachten qua formaat. Heb je bijvoorbeeld veel A4 opdrachten? Snijd deze dan tegelijkertijd.
Terwijl je aan het snijden bent:
– Check bij de test of de machine geen afdrukken achter laat. Deze komen vaak door de snijlat. Je kunt deze omdraaien/verwisselen aan de achterkant van de machine. Heb je dit nog nooit gedaan? Vraag dan om uitleg bij een floormanager.
– Combineer het inbinden van garenloos boeken samen met het bedienen van de 3-kantsnijder. Sta je niet bij de dichtsbijzijnde garenloosmachine? Besteed de 3-kantsnijder uit aan je collega bij de andere garenloosmachine. Staat daar niemand? Ga dan zelf bij de dichtsbijzijnde garenloosmachine staan zodat je de 3-kantsnijder goed in de gaten kan houden en snel kan bedienen/bijvullen.
Als je klaar bent met snijden:
- Er zit een teller op de machine gebruik deze ook zodat je niet alles zelf hoeft te tellen. Deze kun je op het hoofdbeeldscherm op 0 zetten.
- Ruim je werkplek op. Zorg dat er niks op de machine ligt en leg de juiste gereedschappen en klemmen in de houten bak.
Tips&Tricks:
Als je problemen hebt met het snijden kan het zijn dat de snijlat moet worden omgewisseld.
Het is belangrijk dat je foutcodes kunt begrijpen en dat je ze kunt opzoeken.
Probeer niet te vaak de klem te verwisselen. Zorg er dus voor dat de grote formaten en kleine formaten van elkaar gescheiden zijn.
Wanneer je veel troep hebt in de machine (bijvoorbeeld slierten papier), kijk dan of de luchtblazers achterop het mes goed gericht staan en haal alle snippers weg. Deze kunnen voor afdrukken op het boek zorgen.
Loopt de machine vast? Verwijder dan al het materiaal in de machine voordat jij de machine opnieuw aanzet.
Het mes kan niet dieper gesteld worden, zoals bij een snijmachine. De enige mogelijkheid is om een strook 80 grams papier onder de snijlat te leggen. Maar niet meer dan 1!
